专利号: 2020212415209
申请人: 济南嘉能能源科技有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

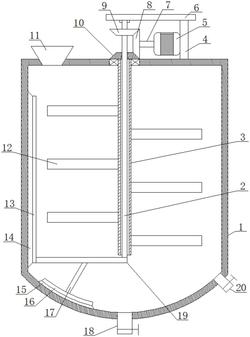

1.一种玻璃清洁剂加工用的反应釜,包括釜体(1),其特征在于:所述釜体(1)的底部连通设有排渣管(18),所述釜体(1)的底部靠近右侧处连通设有排料管(20),所述釜体(1)的顶部靠近左侧处连通设有进料漏斗(11),所述釜体(1)的顶部靠近右侧处固定连接有固定座(4),所述固定座(4)的顶部固定连接有顶板(6),所述固定座(4)的左侧固定连接有电机(5),所述电机(5)的左侧设有第一锥形齿轮(8),所述第一锥形齿轮(8)与电机(5)之间设有转轴(7),所述转轴(7)的一端与电机(5)的动力输出端固定连接,所述转轴(7)的另一端与第一锥形齿轮(8)固定连接,所述第一锥形齿轮(8)的顶部设有与之相互啮合的第二锥形齿轮(9),所述第一锥形齿轮(8)的底部设有与之相互啮合的第三锥形齿轮(10),所述第三锥形齿轮(10)的底部固定连接有套管(3),所述釜体(1)的顶部固定连接有第一轴承,所述套管(3)的底端贯穿第一轴承,并延伸至釜体(1)内,所述套管(3)的两侧均固定连接有若干个搅拌杆(12),所述第二锥形齿轮(9)与第三锥形齿轮(10)之间设有转杆(2),所述顶板(6)的底部固定连接有第二轴承,所述第三锥形齿轮(10)内腔固定连接有第三轴承,所述转杆(2)的一端贯穿第二锥形齿轮(9),并插接在第二轴承内腔,所述转杆(2)的另一端依次贯穿第三轴承和套管(3),并设有清理机构。

2.根据权利要求1所述的一种玻璃清洁剂加工用的反应釜,其特征在于:所述清理机构包括横杆(19),所述横杆(19)与转杆(2)固定连接,所述横杆(19)的左侧固定连接有第一连接板(13),所述第一连接板(13)的左侧固定连接有第一刮片(14),所述横杆(19)的底部固定连接有连接杆(17),所述连接杆(17)的底端固定连接有第二连接板(16),所述第二连接板(16)的底部固定连接有第二刮片(15)。

3.根据权利要求2所述的一种玻璃清洁剂加工用的反应釜,其特征在于:所述第一刮片(14)与釜体(1)内壁相互贴合,所述第二刮片(15)与釜体(1)内腔底部相互贴合。

4.根据权利要求1所述的一种玻璃清洁剂加工用的反应釜,其特征在于:若干个所述搅拌杆(12)自上而下依次呈线性排列。

5.根据权利要求1所述的一种玻璃清洁剂加工用的反应釜,其特征在于:所述排渣管(18)上设置有第一阀门,所述排料管(20)上设置有第二阀门。
