专利号: 2020212284734
申请人: 山东宏海电器股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

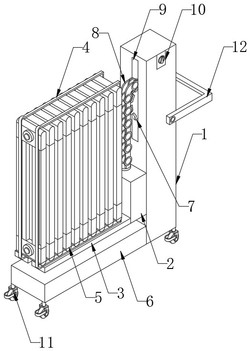

1.一种便于调节的电暖气片,包括安装板(1),其特征在于:所述安装板(1)的内部开设有空腔,所述安装板(1)内部的一侧固定安装有电动液压缸(13),所述电动液压缸(13)的输出端固定连接有连接支杆(14),所述连接支杆(14)的一端开设有两个连接块,两个所述连接块之间固定连接有转轴,所述转轴的中间穿插连接有升降齿轮(7),所升降齿轮(7)的顶端啮合连接有升降链条(8),所述安装板(1)一侧的顶部固定开设有升降通槽(9),所述升降链条(8)的一端穿过升降通槽(9),且固定连接有连接板(2),所述连接板(2)的一侧固定连接有两个支撑板(3),两个所述支撑板(3)的顶端之间固定安装有电暖气片本体(5),所述电暖气片本体(5)的外侧套设有两个固定皮带(4),两个所述固定皮带(4)的底端均与位置正对的支撑板(3)固定连接。

2.根据权利要求1所述的一种便于调节的电暖气片,其特征在于:所述安装板(1)内部的另一侧固定设有限位板(15),所述限位板(15)的中间固定连接有固定块(16),所述固定块(16)的顶部与升降链条(8)固定连接。

3.根据权利要求2所述的一种便于调节的电暖气片,其特征在于:所述升降链条(8)的一端与限位板(15)接触连接,所述升降链条(8)的另一端与安装板(1)的一侧接触连接。

4.根据权利要求1所述的一种便于调节的电暖气片,其特征在于:所述安装板(1)一侧的底部固定设有支撑底板(6),所述安装板(1)正面的中部铰接有推柄(12)。

5.根据权利要求4所述的一种便于调节的电暖气片,其特征在于:所述支撑底板(6)底端的四个边角处均固定安装有万向轮(11),每个所述万向轮(11)的一侧均固定设有刹片。

6.根据权利要求1所述的一种便于调节的电暖气片,其特征在于:所述安装板(1)正面的顶部固定安装有开关面板(10),所述开关面板(10)的内部固定安装有电动液压缸开关,所述电动液压缸(13)通过电动液压缸开关与外接电源电性连接。
