专利号: 2020211476525
申请人: 天津市雄宇盛环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

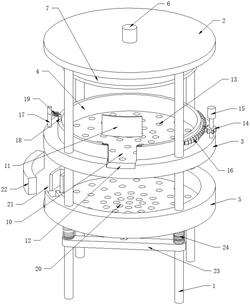

1.一种制砖用原材料筛分机,其特征在于:包括支架(1)以及从上至下依次设置在支架(1)上的铁制品筛分单元、一级筛分单元和二级筛分单元;

所述铁制品筛分单元包括气缸(6)、升降板(7)、电源(8)、电磁铁(9);所述气缸(6)设置在支架(1)顶部并与升降板(7)连接,气缸(6)用于控制升降板(7)的升降;所述电源(8)和电磁铁(9)设置在升降板(7)上,电源(8)与电磁铁(9)连接;

所述一级筛分单元包括支撑环(3)、一级筛分盘(4)和摆动机构;所述支撑环(3)固定在支架(1)上,一级筛分盘(4)转动设置在支撑环(3)上,一级筛分盘(4)的底部设有一级筛分孔(13);所述摆动机构设置在支撑环(3)上,且摆动机构用于控制一级筛分盘(4)在支撑环(3)上往复摆动进行筛分;

所述二级筛分单元包括二级筛分盘(5)和震动机构;所述二级筛分盘(5)上下滑动设置在支架(1)上,二级筛分盘(5)的底部设有二级筛分孔(20);所述震动机构设置在二级筛分盘(5)下方的支架(1)上并用于使二级筛分盘(5)产生震动。

2.根据权利要求1所述的制砖用原材料筛分机,其特征在于:所述摆动机构包括不完全齿轮(14)、第一电机(15)、齿条(16)和第一弹簧(19);

所述不完全齿轮(14)转动设置在支撑环(3)上,不完全齿轮(14)由第一电机(15)驱动;

所述一级筛分盘(4)的外侧壁上固定设有与不完全齿轮(14)相互啮合的齿条(16);所述第一弹簧(19)的一端与支撑环(3)固定连接,另一端与一级筛分盘(4)固定连接。

3.根据权利要求2所述的制砖用原材料筛分机,其特征在于:所述支撑环(3)上设有第一立杆(17),所述一级筛分盘(4)上设有第二立杆(18),第一弹簧(19)的一端与第一立杆(17)连接,另一端与第二立杆(18)连接。

4.根据权利要求1所述的制砖用原材料筛分机,其特征在于:所述震动机构包括支座(23)、第二弹簧(24)、凸轮(25)和第二电机(26);

所述支座(23)固定在支架(1)上,支座(23)与二级筛分盘(5)之间连接有第二弹簧(24);所述凸轮(25)设置在支座(23)上,凸轮(25)的凸出部与二级筛分盘(5)的下表面接触,凸轮(25)由第二电机(26)驱动。

5.根据权利要求4所述的制砖用原材料筛分机,其特征在于:所述凸轮(25)为2个以上,且分别设置在二级筛分盘(5)的下表面的边缘处。

6.根据权利要求1所述的制砖用原材料筛分机,其特征在于:所述一级筛分盘(4)的侧壁开设有第一出料缺口(10),第一出料缺口(10)处插设有起隔档作用的第一插板(11);所述支撑环(3)上设有与第一出料缺口(10)连通的第二出料缺口(12)。

7.根据权利要求1所述的制砖用原材料筛分机,其特征在于:所述二级筛分盘(5)的侧壁开设有第三出料缺口(21),第三出料缺口(21)处插设有起隔档作用的第二插板(22)。

8.根据权利要求1所述的制砖用原材料筛分机,其特征在于:所述支架(1)的顶端设有支撑板(2),所述气缸(6)设置在支撑板(2)上,且气缸(6)沿竖直方向伸缩。
