专利号: 2020210783916
申请人: 青海登士达医疗器械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

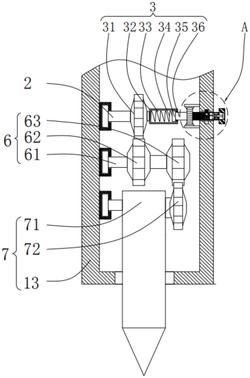

1.一种全口义齿钛基托加工用激光角度调节装置,其特征在于,包括:

加工装置,所述加工装置包括加工台,所述加工台上设置有激光点焊机本体,所述激光点焊机本体上设置有活动托架;

转动件,所述转动件固定于所述活动托架内壁的一侧;

主动组件,所述主动组件通过转动件和所述活动托架内壁的一侧转动连接,所述主动组件包括第一齿轮,所述第一齿轮的一侧固定连接有调节块,所述调节块的一侧开设有方形槽,所述方形槽内壁的一侧固定连接有第一弹簧,所述第一弹簧的一端固定连接有方形块,所述方形块的一侧固定连接有连接杆;

控制组件,所述控制组件固定于所述连接杆的一端;

调节组件,所述调节组件设置于所述控制组件上;

联动组件,所述联动组件通过转动件和所述活动托架内壁的一侧转动连接,所述联动组件包括联动杆,所述联动杆的外表面固定连接有第一联动轮和第二联动轮;

从动组件,所述从动组件通过转动件和所述活动托架内壁的一侧转动连接,所述从动组件包括焊接触头,所述焊接触头的一侧固定连接有第二齿轮;

齿牙,所述齿牙固定于所述活动托架内壁的一侧;

环形槽,所述环形槽开设于所述活动托架的一侧。

2.根据权利要求1所述的一种全口义齿钛基托加工用激光角度调节装置,其特征在于,所述转动件包括固定块,所述固定块的一侧有开设有转动槽,所述转动槽的内部有转动环,所述转动环的一侧固定连接有支撑杆,所述固定块固定于所述活动托架内壁的一侧。

3.根据权利要求2所述的一种全口义齿钛基托加工用激光角度调节装置,其特征在于,所述第一齿轮固定于所述支撑杆的一端,所述方形块和所述方形槽相适配。

4.根据权利要求3所述的一种全口义齿钛基托加工用激光角度调节装置,其特征在于,所述控制组件包括限位齿轮,所述限位齿轮的一端固定连接有转动杆,所述转动杆的内壁的底部固定连接有第二弹簧,所述第二弹簧的顶部固定连接有限位块,所述限位块的一侧开设有斜面槽,所述限位齿轮固定于所述连接杆的一端。

5.根据权利要求4所述的一种全口义齿钛基托加工用激光角度调节装置,其特征在于,所述调节组件包括调节槽,所述调节槽内壁的一侧固定连接有第三弹簧,所述第三弹簧的一端固定连接有T型推杆,所述T型推杆的一端固定连接有压杆,所述调节槽开设于所述转动杆的一端。

6.根据权利要求5所述的一种全口义齿钛基托加工用激光角度调节装置,其特征在于,所述联动杆固定于所述支撑杆的一端,所述第一联动轮和所述第一齿轮相啮合。

7.根据权利要求6所述的一种全口义齿钛基托加工用激光角度调节装置,其特征在于,所述焊接触头固定于所述支撑杆的一端,所述第二齿轮和所述第二联动轮相啮合。
