专利号: 2020210635609
申请人: 深圳市德嘉工程管理有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

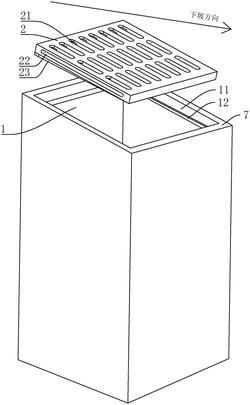

1.一种坡道雨水口防堵塞雨污分离井,其特征在于,包括设置于斜坡(8)上的下水井道(1)、以及顶面与斜坡(8)表面平齐的雨水篦子(2),所述下水井道(1)沿竖直方向开设且开口处设置有阶梯槽(11),所述阶梯槽(11)的开口方向垂直于路面,所述雨水篦子(2)安装于阶梯槽(11)的第一阶梯上,所述阶梯槽(11)在路面上的截面呈方形且一角朝向上坡方向,所述雨水篦子(2)的底面设置两根抵接于阶梯槽(11)的吸水膨胀止水条(23),所述吸水膨胀止水条(23)分别位于雨水篦子(2)朝向上坡方向的一角的底面两侧边上。

2.根据权利要求1所述的坡道雨水口防堵塞雨污分离井,其特征在于,所述吸水膨胀止水条(23)在朝向上坡方向上的厚度逐渐增大。

3.根据权利要求1所述的坡道雨水口防堵塞雨污分离井,其特征在于,所述雨水篦子(2)的侧面设置有透水侧槽(22)。

4.根据权利要求1所述的坡道雨水口防堵塞雨污分离井,其特征在于,所述下水井道(1)底部设置有盛砂箱(3)和用于容纳盛砂箱(3)的容置槽(4),所述盛砂箱(3)和容置槽(4)可拆卸连接。

5.根据权利要求4所述的坡道雨水口防堵塞雨污分离井,其特征在于,所述容置槽(4)的开口处边缘转动连接有阻拦檐条(5),所述阻拦檐条(5)通过卡接装置(6)与容置槽(4)的侧壁相固定。

6.根据权利要求5所述的坡道雨水口防堵塞雨污分离井,其特征在于,所述阻拦檐条(5)为三角棱条,所述阻拦檐条(5)的一角与容置槽(4)的开口处边缘相铰接,所述阻拦檐条(5)的一端面抵接于容置槽(4)的侧壁,所述卡接装置(6)包括设置于容置槽(4)的槽壁的固定座(61)、以及穿设于固定座(61)上的插销(62),所述插销(62)位于阻拦檐条(5)的转动路径上。

7.根据权利要求6所述的坡道雨水口防堵塞雨污分离井,其特征在于,所述容置槽(4)相对侧壁上的阻拦檐条(5)的最近距离小于盛砂箱(3)在该相对侧壁之间的宽度。

8.根据权利要求5所述的坡道雨水口防堵塞雨污分离井,其特征在于,所述阻拦檐条(5)由不锈钢材料制成。
