专利号: 2020210465010
申请人: 洛阳理工学院
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

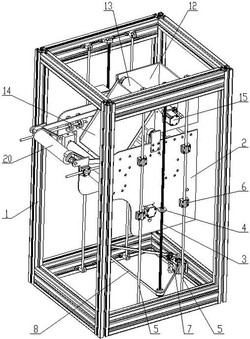

1.一种墙纸粘贴机,其特征在于:包括支撑框架(1)、位于支撑框架(1)内部的刷胶粘贴机构、以及用于带动刷胶粘贴机构运动的升降机构,所述刷胶粘贴机构包括两块竖直设置的基板(2),两块基板(2)相对设置且相互平行,两块基板(2)之间安装有一根用于供墙纸放置的墙纸缠绕轴(9),墙纸缠绕轴(9)上套设有两块卡板(10)和两个弹簧(11),两个弹簧(11)分别位于各自的卡板(10)和基板(2)之间,弹簧(11)的两端分别顶设在卡板(10)和基板(2)相对的表面,通过两个弹簧(11)的弹性作用力使两块卡板(10)能够配合卡设墙纸的两端;

两块基板(2)之间设有一个用于盛放胶体的胶盒(12),胶盒(12)位于墙纸缠绕轴(9)的上方,胶盒(12)顶端开口的一侧设有一根上胶辊轴(13),两块基板(2)之间还设有一块上胶滑板(14),上胶滑板(14)倾斜设置,上胶滑板(14)的顶端边沿贴近于上胶辊轴(13)远离胶盒(12)中心一侧的外周面,通过第一电机(15)带动上胶辊轴(13)转动使胶盒(12)内的胶体粘附于上胶辊轴(13)的外周面并转动至胶盒(12)外侧,通过上胶滑板(14)的顶端边沿阻拦并承接上胶辊轴(13)外周面上的胶体,使胶体能够沿上胶滑板(14)的斜面流向上胶滑板(14)底端;

两块基板(2)之间还安装有一对粘胶挤压送纸辊(16)和一对过渡挤压送纸辊(17),过渡挤压送纸辊(17)位于粘胶挤压送纸辊(16)和所述墙纸缠绕轴(9)之间,过渡挤压送纸辊(17)的主动辊轴和粘胶挤压送纸辊(16)的主动辊轴通过被第二电机(18)驱动的第一传动带(19)同步转动,使墙纸缠绕轴(9)上缠绕的墙纸能够经过渡挤压送纸辊(17)的辊缝挤压后输送至粘胶挤压送纸辊(16)的辊缝,粘胶挤压送纸辊(16)的辊缝与所述上胶滑板(14)的底端边沿相贴近,以便于胶体从上胶滑板(14)的斜面底端流动至过渡挤压送纸辊(17)和粘胶挤压送纸辊(16)之间的墙纸上,使粘胶后的墙纸能够经粘胶挤压送纸辊(16)的辊缝挤压后输送至待粘贴的墙面;

两块基板(2)之间还设有一根墙面挤压辊轴(20),两块基板(2)上分别安装有一根滑轨(21),两根滑轨(21)的长度方向均为沿着从墙纸缠绕轴(9)朝向待粘贴的墙面的方向设置,两根滑轨(21)上分别安装有一个滑块(22),墙面挤压辊轴(20)的两端分别与两个滑块(22)连接,两块基板(2)之间设有能够带动墙面挤压辊轴(20)沿滑轨(21)运动的曲柄连杆机构(23),通过第三电机(24)带动曲柄连杆机构(23)的曲柄转动,使墙面挤压辊轴(20)的外周面能够对墙面上粘贴的墙纸进行挤压;

所述升降机构包括两根丝杆(3)和多根光杆(5),丝杆(3)和光杆(5)的两端分别与支撑框架(1)的顶端和底端连接,丝杆(3)和光杆(5)均为竖直设置,两块基板(2)上分别安装有一个螺孔支座(4),两个螺孔支座(4)分别拧设在一根丝杆(3)上,两块基板(2)上还分别安装有多个光孔支座(6),多个光孔支座(6)均套设在光杆(5)上,所述支撑框架(1)上安装有第四电机(7),第四电机(7)通过第二传动带(8)驱动两根丝杆(3)同步转动,使两个螺孔支座(4)能够沿丝杆(3)同步升降运动并使多个光孔支座(6)沿光杆(5)同步配合滑动,从而使刷胶粘贴机构能够进行竖直升降运动,以便于粘胶挤压送纸辊(16)使粘胶后的墙纸沿竖直方向依次输送至待粘贴的墙面,并使墙面挤压辊轴(20)能够对墙面上粘贴的墙纸沿竖直方向依次进行挤压。

2.根据权利要求1所述的一种墙纸粘贴机,其特征在于:所述支撑框架(1)为矩形体框架结构,两块基板(2)与支撑框架(1)的矩形体形状中一对竖直侧壁平行设置。

3.根据权利要求1所述的一种墙纸粘贴机,其特征在于:所述胶盒(12)位于粘胶挤压送纸辊(16)远离待粘贴的墙面的一侧。

4.根据权利要求1所述的一种墙纸粘贴机,其特征在于:粘胶挤压送纸辊(16)和过渡挤压送纸辊(17)的辊轴直径均相等,粘胶挤压送纸辊(16)的从动辊轴位于其主动辊轴的正上方,过渡挤压送纸辊(17)的从动辊轴位于其主动辊轴的正上方。

5.根据权利要求4所述的一种墙纸粘贴机,其特征在于:所述粘胶挤压送纸辊(16)和过渡挤压送纸辊(17)的高度相等,并高于墙纸缠绕轴(9)的高度。

6.根据权利要求1所述的一种墙纸粘贴机,其特征在于:所述丝杆(3)和光杆(5)均位于两块基板(2)相互远离的一侧。

7.根据权利要求1所述的一种墙纸粘贴机,其特征在于:每块基板(2)上均安装有四个光孔支座(6),四个光孔支座(6)分为两组,同一组的两个光孔支座(6)套设在同一根光杆(5)上。

8.根据权利要求1所述的一种墙纸粘贴机,其特征在于:所述第四电机(7)安装于支撑框架(1)的底端。
