专利号: 2020210188130
申请人: 常熟寿胜自动化机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

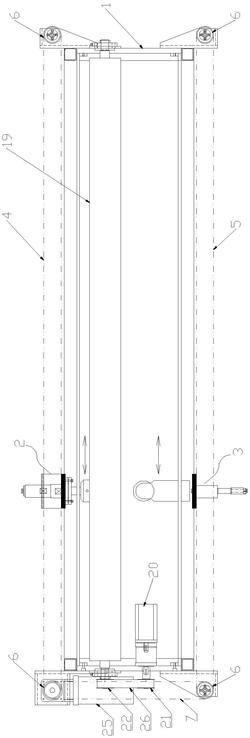

1.一种毛巾布的超声波横切装置,其特征在于,包括机架、同步驱动机构、振子组件和圆刀组件;

所述同步驱动机构安装于所述机架上,所述同步驱动机构用于驱动所述振子组件和所述圆刀组件同步平移,所述同步驱动机构包括振子横移传动带、圆刀横移传动带、同步带轮和联动传动带,所述同步带轮安装于所述机架上,其中一同步带轮由同步电机驱动运转,所述振子横移传动带和所述圆刀横移传动带平行设置且分别张紧于两组同步带轮上,所述联动传动带张紧于位于同侧的所述振子横移传动带的同步带轮和所述圆刀横移传动带的同步带轮上;

所述振子组件包括振子座和超声波熔接器,所述振子座固定安装于所述振子横移传动带上,所述超声波熔接器安装于所述振子座上;

所述圆刀组件包括圆刀传动座、气缸、圆刀电机和圆刀,所述圆刀传动座固定安装于所述圆刀横移传动带上,所述气缸安装于所述圆刀传动座上,所述气缸连接所述圆刀电机,所述圆刀电机可驱动所述圆刀旋转,所述圆刀与所述超声波熔接器相对设置,所述气缸可平推所述圆刀,使所述圆刀的刀刃与所述超声波熔接器共同切割毛巾布。

2.根据权利要求1所述的毛巾布的超声波横切装置,其特征在于,所述圆刀组件还包括圆刀座、圆刀传动带和圆刀传动轮,所述圆刀座连接所述气缸的活塞杆,所述圆刀电机竖直地安装于所述圆刀座上,两个所述圆刀传动轮分别啮合连接所述圆刀电机和所述圆刀,所述圆刀传动带张紧且啮合于两个所述圆刀传动轮上。

3.根据权利要求2所述的毛巾布的超声波横切装置,其特征在于,所述圆刀组件还包括连接板、滑动柱和衬套,两个所述衬套安装于所述圆刀传动座上且分列于所述气缸的活塞杆的左右两侧,所述滑动柱的一端置于所述衬套内;所述连接板安装于所述圆刀座上靠近所述气缸的一侧,两个所述滑动柱水平地固定连接所述连接板,所述气缸的活塞杆固定连接所述连接板。

4.根据权利要求3所述的毛巾布的超声波横切装置,其特征在于,所述刀刃位于所述圆刀的圆周外侧壁上。

5.根据权利要求4所述的毛巾布的超声波横切装置,其特征在于,还包括送布机构,所述送布机构包括辊座和送布辊,所述辊座安装于所述机架上,所述送布辊安装于所述辊座上且平行于所述振子横移传动带,所述送布辊位于所述超声波熔接器的上方,所述送布辊由送布电机驱动旋转,毛巾布可经所述送布辊向下输送而由所述超声波熔接器与所述圆刀之间穿过。

6.根据权利要求5所述的毛巾布的超声波横切装置,其特征在于,所述送布电机安装于所述辊座上,所述送布电机的输出轴上安装主动轮,所述送布辊的端部安装从动轮,一条辊传动带张紧于所述主动轮与所述从动轮上。

7.根据权利要求6所述的毛巾布的超声波横切装置,其特征在于,所述送布电机为步进电机。

8.根据权利要求1所述的毛巾布的超声波横切装置,其特征在于,所述振子座与所述圆刀传动座上安装有带导向槽的导向块,所述机架上安装有与所述导向槽匹配的导轨,所述振子座与所述圆刀传动座可沿所述导轨平移。
