专利号: 2020210149526
申请人: 河南常青钢结构工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

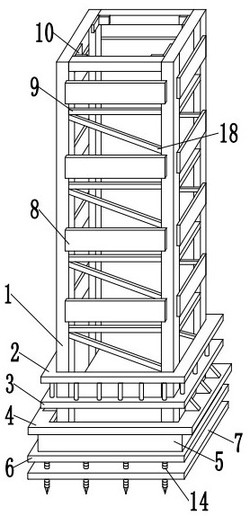

1.一种钢结构格构柱柱脚节点结构,包括柱架(1)与柱座(5),其特征在于,所述柱座(5)顶部外壁的四角处均开设有凹槽(16),所述柱架(1)底部的外壁通过水泥浇设在凹槽(16)的内部,所述柱座(5)顶部的外壁通过螺栓连接有连接板(4),所述连接板(4)靠近柱架(1)的顶部两侧呈等距离通过螺栓连接有若干个稳固座(12)。

2.根据权利要求1所述的一种钢结构格构柱柱脚节点结构,其特征在于,所述柱架(1)靠近稳固座(12)的外部一侧通过螺栓连接有下稳固板(3),且下稳固板(3)顶部的外壁呈等距离通过螺栓连接有钢杆(11),所述钢杆(11)顶部的外壁通过螺栓连接有上稳固板(2)。

3.根据权利要求1所述的一种钢结构格构柱柱脚节点结构,其特征在于,所述柱座(5)底部的两侧外壁呈等距离开设有若干个放置槽(17),所述放置槽(17)的内部螺纹连接有插杆(14)。

4.根据权利要求3所述的一种钢结构格构柱柱脚节点结构,其特征在于,所述插杆(14)的外部套设有加强板(6),所述加强板(6)内部的中间处开设有限位槽(13)。

5.根据权利要求4所述的一种钢结构格构柱柱脚节点结构,其特征在于,所述限位槽(13)的内壁焊接有稳固架(15),所述插杆(14)靠近加强板(6)的外部一侧套设有加重块(7)。

6.根据权利要求1所述的一种钢结构格构柱柱脚节点结构,其特征在于,所述柱架(1)的外壁呈等距离焊接有缀板(8),所述柱架(1)靠近缀板(8)的外壁一侧焊接有平缀条(9)。

7.根据权利要求6所述的一种钢结构格构柱柱脚节点结构,其特征在于,所述柱架(1)靠近平缀条(9)的外壁一侧焊接有斜缀条(18),所述柱架(1)顶部内壁的四角处均通过螺栓连接有肢件(10)。
