专利号: 2020209711067
申请人: 太仓协乐高分子材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

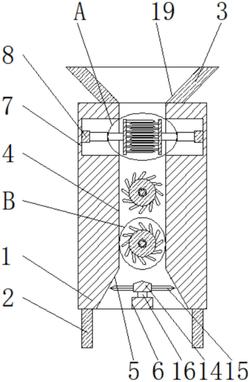

1.一种泡沫塑料破碎装置,包括箱体(1),其特征在于:所述箱体(1)底壁四个拐角处固定连接有支撑杆(2),所述箱体(1)顶壁中心位置固定连接有进料箱(3),所述箱体(1)顶壁中心位置开设有第一凹槽(4),所述第一凹槽(4)内底壁开设有第二凹槽(5),所述第二凹槽(5)内底壁两侧对称开设有贯穿箱体(1)底壁的出料槽(6),所述第一凹槽(4)上方两侧壁对称开设有安装槽(7),两个所述安装槽(7)相离一侧侧壁中心位置固定安装有液压缸(8),两个所述液压缸(8)相向一侧侧壁中心位置输出端固定连接有活动轴(9),两个所述活动轴(9)相向一侧侧壁固定连接有安装板(10),两个所述安装板(10)相向一侧侧壁固定连接有多个第一刀具(11),所述第一凹槽(4)内位于安装槽(7)下方前后两侧壁中间位置之间滑动连接有两个第一辊筒(12),两个所述第一辊筒(12)呈上下对称设置,两个所述第一辊筒(12)外侧壁呈环形等距离固定连接有多个第二刀具(13),所述第二凹槽(5)内且位于第二凹槽(5)内底壁中心位置上方设置有第二辊筒(14),所述第二辊筒(14)外侧壁两侧对称固定连接有第三刀具(15)。

2.根据权利要求1所述的一种泡沫塑料破碎装置,其特征在于:所述第二凹槽(5)内底壁中心位置设置有第一电机输出轴(16),所述第一电机输出轴(16)顶壁固定连接有第二辊筒(14)底壁中心位置。

3.根据权利要求1所述的一种泡沫塑料破碎装置,其特征在于:所述第一辊筒(12)前后两侧壁中心位置之间开设有第三凹槽(17),所述第三凹槽(17)内固定连接有设置于第一凹槽(4)后侧壁的第二电机输出轴(18)。

4.根据权利要求1所述的一种泡沫塑料破碎装置,其特征在于:两个所述安装板(10)相向一侧侧壁多个第一刀具(11)之间呈交错状设置。

5.根据权利要求1所述的一种泡沫塑料破碎装置,其特征在于:上侧第一辊筒(12)上的多个所述第二刀具(13)呈逆时针设置,下侧第一辊筒(12)上的多个所述第二刀具(13)呈顺时针设置。

6.根据权利要求1所述的一种泡沫塑料破碎装置,其特征在于:所述进料箱(3)对应下方第一凹槽(4)上下两侧壁之间开设有进料槽(19),所述进料槽(19)呈倒圆台形。
