专利号: 2020209501177
申请人: 温州市欣汝工贸有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

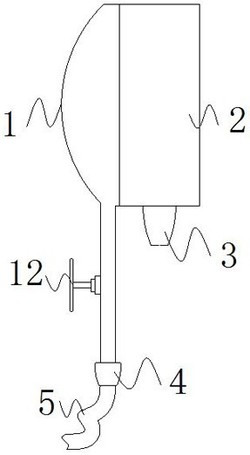

1.一种淋浴水龙头分离装置,包括花洒(1),其特征在于:所述花洒(1)喷水一面设置有分离水龙头(2),所述分离水龙头(2)靠近花洒(1)一侧中心位置开设有积水腔(11),所述分离水龙头(2)外侧与积水腔(11)内贯穿固定连接有出水头(3),所述分离水龙头(2)靠近花洒(1)一侧四周位置固定连接有环形设置的橡胶密封垫(6),所述分离水龙头(2)靠近花洒(1)一侧位于橡胶密封垫(6)和积水腔(11)之间位置固定连接有两个对称设置的固定块(9),所述固定块(9)呈“工”字形设置。

2.根据权利要求1所述的一种淋浴水龙头分离装置,其特征在于:所述花洒(1)下方位置管连接有旋转管接头(4),所述旋转管接头(4)远离花洒(1)一侧管连接有软接管(5)。

3.根据权利要求2所述的一种淋浴水龙头分离装置,其特征在于:所述软接管(5)为不锈钢编织软管。

4.根据权利要求1所述的一种淋浴水龙头分离装置,其特征在于:所述花洒(1)下方位置设置有阀门(12),所述阀门(12)为拨动卡套针阀。

5.根据权利要求1所述的一种淋浴水龙头分离装置,其特征在于:所述固定块(9)靠近花洒(1)一侧表面位置镶嵌固定连接有高效磁铁(10)。

6.根据权利要求1所述的一种淋浴水龙头分离装置,其特征在于:所述花洒(1)靠近分离水龙头(2)一面两侧位置开设有两个对称设置的插入滑槽(8),两个所述插入滑槽(8)逆时针一侧位置设置有弧形设置的固定滑槽(7)。

7.根据权利要求6所述的一种淋浴水龙头分离装置,其特征在于:所述固定滑槽(7)的尺寸形状和固定块(9)的尺寸形状一致,所述固定块(9)的表面积和插入滑槽(8)表面积一致,所述固定块(9)与固定滑槽(7)滑动连接,所述固定滑槽(7)远离分离水龙头(2)一侧固定连接有贴片。

8.根据权利要求5所述的一种淋浴水龙头分离装置,其特征在于:所述高效磁铁(10)与贴片滑动连接。
