专利号: 2020209356281
申请人: 叶玉珍
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

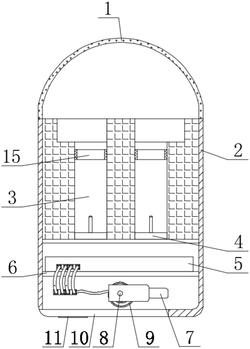

1.一种具有耳机充电功能的收纳盒,包括上端盖(1)和壳体(2),其特征在于:所述上端盖(1)下端与壳体(2)转动连接,所述壳体(2)内部设有耳机座孔(3),所述耳机座孔(3)下端设有充电座(4),所述充电座(4)下端通过导线固定连接有控制模块(5),所述控制模块(5)下端固定连接有隔板(6),所述隔板(6)外侧与壳体(2)固定连接,所述控制模块(5)前端通过导线固定连接有USB插头(7),所述USB插头(7)外侧固定连接有转轴(8),所述转轴(8)两端均与壳体(2)转动连接。

2.根据权利要求1所述的一种具有耳机充电功能的收纳盒,其特征在于:所述转轴(8)外侧中部设有卷簧(9),所述卷簧(9)一端与壳体(2)固定连接,所述卷簧(9)另一端与USB插头(7)固定连接。

3.根据权利要求1所述的一种具有耳机充电功能的收纳盒,其特征在于:所述USB插头(7)下侧设有盖板(10),所述盖板(10)外侧与壳体(2)滑动连接,所述盖板(10)下端固定连接有防滑垫(11)。

4.根据权利要求1所述的一种具有耳机充电功能的收纳盒,其特征在于:所述壳体(2)前端设有电源开关(12),所述电源开关(12)左侧设有电源指示灯(13),所述电源指示灯(13)后端通过导线与控制模块(5)固定连接。

5.根据权利要求1所述的一种具有耳机充电功能的收纳盒,其特征在于:所述壳体(2)内部后端固定连接有充电电池(14),所述充电电池(14)通过导线与控制模块(5)和USB插头(7)固定连接,所述耳机座孔(3)内侧固定连接有橡胶圈(15)。
