专利号: 2020209096142
申请人: 淮安铭德电子科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

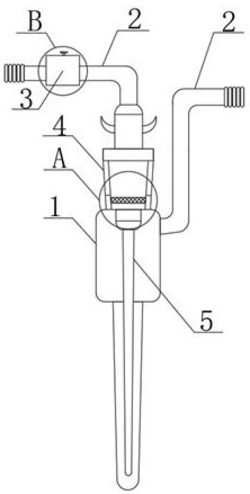

1.一种空气采用器用采样瓶,包括瓶体(1),其特征在于:所述瓶体(1)的顶端固定有固定环(10),所述固定环(10)的内壁表面开设有截面呈环形结构的限位槽(11),所述限位槽(11)的内部放置有过滤网(8),所述固定环(10)的顶端固定有第一密封环(7),所述瓶体(1)的顶部设置有进气口(4),所述进气口(4)的底端固定有连接环(6),所述连接环(6)的内表面与固定环(10)的外表面通过螺纹固定连接,所述进气口(4)的底端表面相对于连接环(6)的内侧开设有密封槽(9),所述第一密封环(7)嵌入至密封槽(9)的内部。

2.根据权利要求1所述的一种空气采用器用采样瓶,其特征在于:所述限位槽(11)的内壁表面等距离固定有多个凸起,所述凸起与过滤网(8)的表面紧贴。

3.根据权利要求1所述的一种空气采用器用采样瓶,其特征在于:所述进气口(4)的顶端固定有管道(2),所述管道(2)的一端表面固定有调节阀(3),所述调节阀(3)的内部开设有滑动槽(12),所述管道(2)的内壁表面对称贯穿开设有两个第一固定槽,其中一个所述第一固定槽与滑动槽(12)相连通,所述调节阀(3)的内部相对于另一个第一固定槽的位置处开设有第二固定槽,所述第二固定槽的内部固定有密封块(16),所述滑动槽(12)的内部放置有挡板(15),所述挡板(15)的一端贯穿管道(2)至第二固定槽的内部与密封块(16)紧贴,所述挡板(15)的顶端固定有第二密封环(13),所述第二密封环(13)与滑动槽(12)的内壁表面紧贴,所述挡板(15)的顶端表面开设有转动槽(17),所述转动槽(17)的内部嵌入有截面呈“T”型结构的连接杆(14),所述连接杆(14)的一端贯穿滑动槽(12)至调节阀(3)的外部,所述连接杆(14)的表面与调节阀(3)之间通过螺纹连接。

4.根据权利要求3所述的一种空气采用器用采样瓶,其特征在于:所述连接杆(14)的顶端固定有把手,所述把手的表面固定有橡胶套。

5.根据权利要求1所述的一种空气采用器用采样瓶,其特征在于:所述瓶体(1)的内部固定有内管(5),所述内管(5)与进气口(4)、瓶体(1)均连通。

6.根据权利要求1所述的一种空气采用器用采样瓶,其特征在于:所述瓶体(1)的顶端固定有管道(2),所述管道(2)的一端表面开设有连接纹。
