专利号: 2020208817929
申请人: 禹州市正元钧窑有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

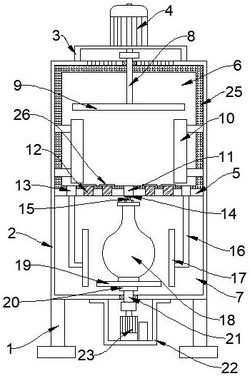

1.一种钧瓷釉料涂釉用干燥装置,包括支撑腿(1),其特征在于:所述支撑腿(1)设置有四个,四个所述支撑腿(1)的上方固定设置有主箱(2),所述主箱(2)的上方固定设置有安装架(3),所述安装架(3)的上方固定安装有第一电机(4),所述第一电机(4)的输出端延伸至安装架(3)的下方,所述主箱(2)的两侧内壁之间固定设置有隔板(5),所述隔板(5)的上方设置有加温室(6),所述隔板(5)的下方设置有干燥室(7),所述加温室(6)的内部设置有转动杆(8),且转动杆(8)的一端延伸至主箱(2)的上方,所述转动杆(8)与主箱(2)的内壁通过轴承转动连接,所述转动杆(8)的一端与第一电机(4)的输出端通过联轴器固定连接,所述转动杆(8)的下方固定设置有风扇(9),所述加温室(6)的两侧内壁分别固定安装有电加热器(10),所述隔板(5)的内部开设有第一螺纹通风孔(11),所述第一螺纹通风孔(11)的两侧开设有第二螺纹通风孔(12),且第二螺纹通风孔(12)设置有四个,所述第二螺纹通风孔(12)的两侧分别设置有第三螺纹通风孔(13),所述第一螺纹通风孔(11)的内部螺纹连接有螺纹接头(14),所述螺纹接头(14)的下方固定设置有螺纹管(15),且螺纹管(15)的内部与螺纹接头(14)和加温室(6)贯通,所述第三螺纹通风孔(13)的下方螺纹连接有干燥管(16),所述干燥管(16)相向的一侧固定设置有干燥头(17),所述隔板(5)的下方设置有器皿(18),且螺纹管(15)插接在器皿(18)的内部,所述器皿(18)的下方设置有支撑板(19),且支撑板(19)的上端面与器皿(18)的下端面贴合,所述支撑板(19)的下方设置有固定块(20),且固定块(20)与支撑板(19)通过螺丝固定连接,所述固定块(20)的下方固定设置有转动轴(21),且转动轴(21)的一端延伸至主箱(2)的下方,所述转动轴(21)与主箱(2)通过轴承转动连接,所述主箱(2)的下方固定设置有电机架(22),所述电机架(22)的内部固定安装有伺服电机(23),所述伺服电机(23)的输出端与转动轴(21)的一端通过联轴器固定连接。

2.根据权利要求1所述的一种钧瓷釉料涂釉用干燥装置,其特征在于:所述加温室(6)与干燥室(7)的前端面分别设置有箱门(24),且箱门(24)的一侧分别与加温室(6)和干燥室(7)的一侧通过合页转动连接,箱门(24)的另一侧分别与加温室(6)和干燥室(7)的一侧通过门锁固定连接,所述加温室(6)的内壁固定设置有保温棉(25)。

3.根据权利要求1所述的一种钧瓷釉料涂釉用干燥装置,其特征在于:所述第二螺纹通风孔(12)的内部插接有密封橡胶塞(26)。

4.根据权利要求1所述的一种钧瓷釉料涂釉用干燥装置,其特征在于:所述螺纹管(15)的外壁滑动连接有定位柱(27),且定位柱(27)的外径小于器皿(18)瓶口的内径,所述定位柱(27)的上方与下方均设置有定位螺帽(28),且定位螺帽(28)与螺纹管(15)的外壁螺纹连接。

5.根据权利要求4所述的一种钧瓷釉料涂釉用干燥装置,其特征在于:所述定位柱(27)的内部开设有出风孔(29),且出风孔(29)设置有九个。

6.根据权利要求1所述的一种钧瓷釉料涂釉用干燥装置,其特征在于:所述干燥头(17)内部的一侧开设有吹风孔(30),且吹风孔(30)设置有若干个。
