专利号: 2020208744608
申请人: 无锡荣梁建设发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-23
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

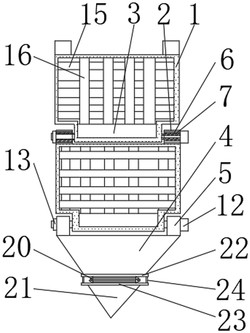

1.一种可再生绿色混凝土板桩,包括桩体(1),其特征在于:所述桩体(1)的顶端两侧均固定连接有第一固定耳(2),所述桩体(1)的底端固定连接有固定块(3),所述桩体(1)的下方设有破土桩(4),所述破土桩(4)的底端固定连接有上固定盘(22),所述上固定盘(22)的底端固定连接有波纹管补偿器(20),所述波纹管补偿器(20)的底端固定连接有下固定盘(23),所述下固定盘(23)的底端固定连接有破土桩头(21),所述固定块(3)的两端外侧均设有第二固定耳(5),所述第二固定耳(5)与破土桩(4)的顶端两侧固定连接,所述第一固定耳(2)的内部开设有第一通孔(6),所述第一通孔(6)的内侧固定连接有第一短螺纹套筒(7),所述第二固定耳(5)的内部开设有第二通孔(8),所述第二通孔(8)的内侧固定连接有第二短螺纹套筒(9),所述固定块(3)的内部开设有第三通孔(10),所述第三通孔(10)的内侧固定连接有长螺纹套筒(11),所述第二固定耳(5)的远离固定块(3)的一侧设有固定螺栓(12),所述固定螺栓(12)与第二短螺纹套筒(9)和长螺纹套筒(11)分别螺纹连接,所述固定螺栓(12)的一端螺纹连接有固定螺母(13),所述桩体(1)的内部第一层固定连接有铁网(14),所述桩体(1)的内部第二层固定连接有横筋(15)与纵筋(16),所述破土桩(4)的内部第一层固定连接有锥形铁网(17),所述破土桩(4)的内部第二层固定连接有锥形钢结构(18)。

2.根据权利要求1所述的一种可再生绿色混凝土板桩,其特征在于:所述破土桩(4)为倒立的三角锥台形。

3.根据权利要求1所述的一种可再生绿色混凝土板桩,其特征在于:所述破土桩头(21)为三角锥体形。

4.根据权利要求1所述的一种可再生绿色混凝土板桩,其特征在于:所述上固定盘(22)与下固定盘(23)的两侧之间螺纹连接有支撑螺栓(24)。

5.根据权利要求1所述的一种可再生绿色混凝土板桩,其特征在于:所述第一通孔(6)和第二通孔(8)均有两个,两个所述第一通孔(6)呈一字平行排列,两个所述第二通孔(8)呈一字平行排列。

6.根据权利要求1所述的一种可再生绿色混凝土板桩,其特征在于:所述破土桩头(21)为金属材料。

7.根据权利要求1所述的一种可再生绿色混凝土板桩,其特征在于:所述桩体(1)为矩形,所述桩体(1)的长度与破土桩(4)的长度一致。
