专利号: 202020866757X
申请人: 浙江道元工程技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

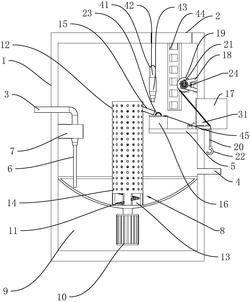

1.一种新型提升泵站,包括泵站本体(1),所述泵站本体(1)上端面设有可打开的开关门(2)、侧壁设有进水管(4)和出水管(3),所述泵站本体(1)内水平设置用供工人站立的检修平台(5),所述泵站本体(1)内部设置有与所述出水管(3)连接的排水管(6),所述排水管(6)一端固定在所述出水管(3)上,另一端位于泵站本体(1)的污水内,所述排水管(6)上连接有水泵(7),所述泵站本体(1)内设置有用于清理污水中淤泥、垃圾等废料的清理机构(8),其特征在于:所述清理机构(8)包括固定在地面上的驱动箱(9),所述泵站本体(1)连接在所述驱动箱(9)上表面,所述驱动箱(9)内固定有驱动电机(10),所述驱动电机(10)转轴贯穿所述驱动箱(9)顶板以及所述泵站本体(1)底板延伸至所述泵站本体(1)内,所述驱动电机(10)转轴上固定有呈螺旋上升的螺旋叶片(11),所述清理机构(8)还包括竖直固定在所述泵站本体(1)底板上表面且用于罩住所述螺旋叶片(11)的固定套筒(12),所述固定套筒(12)下端开设有废料进入到螺旋叶片(11)上的进料口(13)、侧壁上开设有若干供污水流出的沥水孔(14),所述固定套筒(12)上端封闭且在上端侧壁开设有供废料排出的出料管(15),所述检修平台(5)上放置有集料箱(16),所述出料管(15)一端固定在所述固定套筒(12)上,另一端向下倾斜延伸至所述集料箱(16)上方。

2.根据权利要求1所述的一种新型提升泵站,其特征在于:所述泵站本体(1)底板呈漏斗状结构设置,所述驱动电机(10)输出轴与所述泵站本体(1)底板轴线重合,便于废料向所述螺旋叶片(11)输送。

3.根据权利要求1所述的一种新型提升泵站,其特征在于:所述泵站本体(1)侧壁上设置有可打开的辅助门(17),所述泵站本体(1)内设置有转盘(19),所述转盘(19)位于所述辅助门(17)上方,所述转盘(19)上固定有驱动转盘(19)转动的手柄(21)且在转盘(19)上缠绕有钢丝(20),所述钢丝(20)一端固定在所述转盘(19)上,另一端固定有挂钩(22),所述集料箱(16)上端设置有可与所述挂钩(22)连接的挂环(23)。

4.根据权利要求3所述的一种新型提升泵站,其特征在于:所述转盘(19)上设置有防止转盘(19)转动的限位组件(24),所述限位组件(24)包括固定在转盘(19)转轴上的齿轮(25)、固定在泵站本体(1)内且与所述齿轮(25)同轴的限位环(26),所述限位环(26)上螺纹连接有垂直于所述齿轮(25)转轴的限位套筒(27),所述限位套筒(27)内穿设有限位销(29),所述限位套筒(27)内还设置有限位弹簧(28),所述限位销(29)穿设在所述限位弹簧(28)内,所述限位弹簧(28)一端固定在所述限位销(29)上,另一端固定在所述限位销(29)上且在限位弹簧(28)的作用下,限位销(29)始终卡接在所述齿轮(25)的凹槽中,所述限位销(29)与所述齿轮(25)卡接的端面上设置有楔形面(30),所述楔形面(30)使所述齿轮(25)只能朝着钢丝(20)收卷的方向转动。

5.根据权利要求4所述的一种新型提升泵站,其特征在于:所述检修平台(5)上表面滑移设置有可伸出所述辅助门(17)外的导向机构(31),所述导向机构(31)包括开设在所述检修平台(5)上表面的限位槽(32),所述限位槽(32)与所述辅助门(17)连通,所述限位槽(32)内固定有“门”字形的限位框(33),所述限位槽(32)内设置有穿设在所述限位框(33)内的滑移块(34),所述滑移块(34)一端转动连接有可伸出辅助门(17)外的导向辊(35),另一端固定有防止滑移块(34)脱离限位框(33)的固定块(36),所述导向辊(35)直径由两端向中间逐渐减小,所述限位框(33)上设置有防止所述滑移块(34)运动的限位机构(37)。

6.根据权利要求5所述的一种新型提升泵站,其特征在于:所述限位机构(37)包括一体成型于所述滑移块(34)上表面卡接块(38)、竖直贯穿所述限位框(33)的卡接槽(40),所述卡接槽(40)内穿设有卡接块(38),所述卡接槽(40)内设置有卡接弹簧(39),所述卡接弹簧(39)一端固定在所述卡接槽(40)内,另一端固定在所述卡接块(38)内且拉动卡接块(38)与所述卡接槽(40)卡接。

7.根据权利要求1所述的一种新型提升泵站,其特征在于:所述泵站本体(1)内连接有通有清水的送水管(41),所述送水管(41)上连接有软管(42),所述软管(42)一端连接在所述送水管(41)上,另一端连接有用于清洗所述泵站本体(1)的水枪(43)。

8.根据权利要求1所述的一种新型提升泵站,其特征在于:所述开关门(2)与所述检修平台(5)的泵站本体(1)内,设置有便于工人上下的楼梯(44)。
