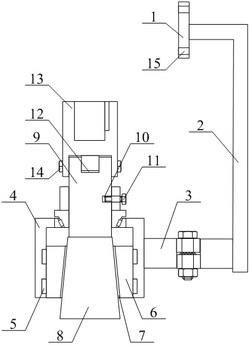

1.一种便于拆装的刀座拆卸装置，其特征在于，该便于拆装的刀座拆卸装置，包括电机外壳连接板（1），L型支撑杆（2），可调节连接架结构（3），防晃动定位架结构（4），深沟球轴承（5），固定块（6），圆锥安装孔（7），圆锥刀座（8），螺纹杆（9），定位孔（10），定位螺栓（11），方槽（12），电机输出轴连接块结构（13），安装螺栓（14）和螺栓安装孔（15），所述的L型支撑杆（2）焊接在电机外壳连接板（1）的右侧中间位置；所述的可调节连接架结构（3）焊接在L型支撑杆（2）的内侧左下部；所述的防晃动定位架结构（4）焊接在可调节连接架结构（3）的左侧；

所述的深沟球轴承（5）镶嵌在防晃动定位架结构（4）的内侧下部；所述的固定块（6）过盈连接在深沟球轴承（5）的内圈，并且设置在防晃动定位架结构（4）的内侧下部；所述的圆锥安装孔（7）开设在固定块（6）的内侧中间位置；所述的圆锥刀座（8）插接在圆锥安装孔（7）的内侧；所述的螺纹杆（9）焊接在圆锥刀座（8）的上部，并且螺纹连接在防晃动定位架结构（4）的内侧上部；所述的定位孔（10）开设在螺纹杆（9）的内部右侧中间位置；所述的定位螺栓（11）贯穿防晃动定位架结构（4）的上部右侧卡接在定位孔（10）的内部右侧；所述的方槽（12）开设在螺纹杆（9）的内侧上部中间位置；所述的电机输出轴连接块结构（13）螺栓连接在螺纹杆（9）的上部；所述的安装螺栓（14）分别贯穿电机输出轴连接块结构（13）的下部左右两侧螺纹连接在螺纹杆（9）的上部左右两侧；所述的螺栓安装孔（15）分别开设在电机外壳连接板（1）的内侧上下两部；所述的防晃动定位架结构（4）包括固定筒（41），轴承安装槽（42），圆锥滚子轴承（43），定位螺母（44）和定位通孔（45），所述的轴承安装槽（42）分别开设在固定筒（41）的内部左右两侧；所述的圆锥滚子轴承（43）的外圈镶嵌在固定筒（41）的内侧上部中间位置；所述的定位螺母（44）焊接在圆锥滚子轴承（43）的内圈上部；所述的定位通孔（45）开设在定位螺母（44）的内部右侧中间位置。

2.如权利要求1所述的便于拆装的刀座拆卸装置，其特征在于，所述的电机输出轴连接块结构（13）包括连接套（131），电机输出轴插接孔（132），键槽（133），刀座连接孔（134）和方形卡块（135），所述的电机输出轴插接孔（132）开设在连接套（131）的内侧上部中间位置；所述的键槽（133）开设在连接套（131）的内侧右上部，并设置在电机输出轴插接孔（132）的右上部；所述的刀座连接孔（134）开设在连接套（131）的内侧下部中间位置；所述的方形卡块（135）焊接在刀座连接孔（134）的内侧上部中间位置。

3.如权利要求1所述的便于拆装的刀座拆卸装置，其特征在于，所述的可调节连接架结构（3）包括调节块（31），调节板（32），防滑齿（33），圆柱孔（34），调节螺栓（35）和调节螺母（36），所述的调节板（32）焊接在调节块（31）的右侧上部；所述的防滑齿（33）开设在调节板（32）的下部四周位置；所述的圆柱孔（34）开设在调节板（32）的内侧中间位置；所述的调节螺栓（35）贯穿圆柱孔（34）螺纹连接调节螺母（36），所述的调节螺母（36）设置在调节板（32）的下部。

4.如权利要求3所述的便于拆装的刀座拆卸装置，其特征在于，所述的调节块（31）设置有两个，所述的调节块（31）分别焊接在L型支撑杆（2）的左侧下部和固定筒（41）的右侧中间位置。

5.如权利要求1所述的便于拆装的刀座拆卸装置，其特征在于，所述的深沟球轴承（5）的外圈卡接在轴承安装槽（42）的内侧。

6.如权利要求1所述的便于拆装的刀座拆卸装置，其特征在于，所述的定位螺栓（11）贯穿定位通孔（45）卡接在定位孔（10）的内侧右侧。

7.如权利要求2所述的便于拆装的刀座拆卸装置，其特征在于，所述的螺纹杆（9）的上部插接在刀座连接孔（134）的内侧下部。

8.如权利要求2所述的便于拆装的刀座拆卸装置，其特征在于，所述的方形卡块（135）插接在方槽（12）的内侧上部。

9.如权利要求3所述的便于拆装的刀座拆卸装置，其特征在于，所述的调节板（32）分别设置有两个，所述的调节板（32）分别焊接在左侧调节块（31）的右侧上部和右侧调节块（31）左侧下部；所述的调节板（32）配合设置。

10.如权利要求3所述的便于拆装的刀座拆卸装置，其特征在于，所述的防滑齿（33）设置有两个，所述的防滑齿（33）分别焊接在上部调节板（32）的下部四周位置和下部调节板（32）的上部四周位置，所述的防滑齿（33）相互啮合。
