专利号: 2020208345307
申请人: 张家港市西恩自动化设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

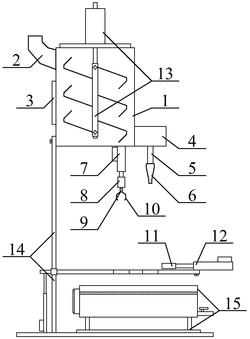

1.全自动水乳膏灌装旋盖一体机,其特征在于,该全自动水乳膏灌装旋盖一体机包括水乳膏灌装罐(1),水乳膏进斗(2),全自动控制屏(3),灌装泵(4),灌装管(5),灌装嘴(6),自动推杆(7),旋盖电机(8),衔接座(9),电动抓盖爪(10),半圆形移动座(11),移动推杆(12),水乳膏防黏连搅拌机结构(13),可自动调节式升降板结构(14)和水乳膏滴落收集盒结构(15),所述的水乳膏灌装罐(1)的左上侧进口处螺栓连接有水乳膏进斗(2);所述的水乳膏灌装罐(1)的左侧纵向螺钉连接有全自动控制屏(3);所述的水乳膏灌装罐(1)的右下侧出口处螺栓连接有灌装泵(4);所述的灌装管(5)一端螺纹连接灌装嘴(6)的上端,另一端螺纹连接灌装泵(4)的下端出口处;所述的自动推杆(7)纵向上端螺栓连接在水乳膏灌装罐(1)的底部右侧中间位置;所述的自动推杆(7)的下端螺栓连接旋盖电机(8)的上部;所述的衔接座(9)一端螺栓连接电动抓盖爪(10),另一端螺栓连接旋盖电机(8)的输出轴下端;所述的半圆形移动座(11)螺栓连接在移动推杆(12)的输出杆左端;所述的水乳膏防黏连搅拌机结构(13)和水乳膏灌装罐(1)相连接;所述的可自动调节式升降板结构(14)和水乳膏灌装罐(1)相连接;所述的水乳膏滴落收集盒结构(15)和可自动调节式升降板结构(14)相连接;所述的水乳膏防黏连搅拌机结构(13)包括搅拌电机(131),机盖(132),搅拌轴(133),拆卸管(134),方头螺栓(135)和防黏连搅拌条(136),所述的搅拌电机(131)纵向下端螺栓连接在机盖(132)的上部中间位置;所述的搅拌电机(131)的输出轴贯穿机盖(132)的内部中间位置;所述的搅拌轴(133)上端通过联轴器连接搅拌电机(131)的输出轴下端;所述的搅拌轴(133)的外壁纵向套接有拆卸管(134),并通过方头螺栓(135)紧固连接设置;所述的拆卸管(134)的外壁从上到下依次焊接有防黏连搅拌条(136)。

2.如权利要求1所述的全自动水乳膏灌装旋盖一体机,其特征在于,所述的可自动调节式升降板结构(14)包括光电传感器(141),自动升降板(142),回型滑座(143),立座(144),支撑底座(145),移动座(146)和调节推杆(147),所述的光电传感器(141)螺钉连接在自动升降板(142)的内部中间偏右部位;所述的自动升降板(142)横向左端螺栓连接在回型滑座(143)的右侧中间位置;所述的回型滑座(143)滑动套接在立座(144)的外壁;所述的立座(144)纵向下端螺栓连接在支撑底座(145)的左上侧中间位置;所述的移动座(146)横向右端螺栓连接在回型滑座(143)的左侧中间位置;所述的调节推杆(147)的上端螺栓连接移动座(146)的下部中间位置,所述的调节推杆(147)的下端与支撑底座(145)上部螺栓连接设置。

3.如权利要求1所述的全自动水乳膏灌装旋盖一体机,其特征在于,所述的水乳膏滴落收集盒结构(15)包括水乳膏收集盒(151),滤杂网(152),提手(153),带阀门排管(154),支撑柱(155)和吸附座(156),所述的水乳膏收集盒(151)的内部中上侧横向螺钉连接有滤杂网(152);所述的水乳膏收集盒(151)的左端螺钉连接有提手(153);所述的水乳膏收集盒(151)的右上侧出口处螺纹连接有带阀门排管(154);所述的支撑柱(155)分别纵向一端螺栓连接吸附座(156)的上部四角位置,另一端分别螺栓连接水乳膏收集盒(151)的底部四角位置。

4.如权利要求1所述的全自动水乳膏灌装旋盖一体机,其特征在于,所述的机盖(132)螺纹连接在水乳膏灌装罐(1)的上端。

5.如权利要求1所述的全自动水乳膏灌装旋盖一体机,其特征在于,所述的防黏连搅拌条(136)采用多个带折头的不锈钢条。

6.如权利要求2所述的全自动水乳膏灌装旋盖一体机,其特征在于,所述的光电传感器(141)采用两个。

7.如权利要求2所述的全自动水乳膏灌装旋盖一体机,其特征在于,所述的自动升降板(142)采用铝合金板。

8.如权利要求2所述的全自动水乳膏灌装旋盖一体机,其特征在于,所述的立座(144)纵向上部螺栓连接在水乳膏灌装罐(1)的左上侧。

9.如权利要求3所述的全自动水乳膏灌装旋盖一体机,其特征在于,所述的吸附座(156)采用永久磁铁座,并且吸附在支撑底座(145)的上部右侧。

10.如权利要求3所述的全自动水乳膏灌装旋盖一体机,其特征在于,所述的水乳膏收集盒(151)采用纵截面为长方形的不锈钢盒,所述的滤杂网(152)采用长方形不锈钢网。
