专利号: 2020207503322
申请人: 苏州镁钛铒五金有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-31
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

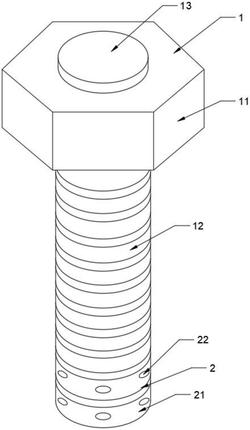

1.一种具有锁死螺孔的螺栓,其特征在于,包括:

锁死螺栓主体结构(1),所述锁死螺栓主体结构(1)包括螺栓连接头(11)、螺栓连接杆(12)、密封防护块(13)、第一连接槽(14)、第二连接槽(15),所述螺栓连接头(11)的一侧连接于所述螺栓连接杆(12),所述螺栓连接头(11)远离所述螺栓连接杆(12)的一侧连接于所述密封防护块(13),所述螺栓连接头(11)位于所述密封防护块(13)的一侧设置有所述第一连接槽(14),所述螺栓连接杆(12)位于所述第一连接槽(14)的一侧设置有所述第二连接槽(15);

锁死螺栓副体结构(2),所述锁死螺栓副体结构(2)连接于锁死螺栓主体结构(1),所述锁死螺栓副体结构(2)包括锁死控制块(21)、锁死连接孔(22)、套杆弹簧(23)、弹簧限位块(24),所述锁死控制块(21)的一侧连接于所述螺栓连接杆(12),所述锁死控制块(21)上设置有所述锁死连接孔(22),所述锁死控制块(21)位于所述锁死连接孔(22)的位置设置有所述套杆弹簧(23),所述套杆弹簧(23)上设置有所述弹簧限位块(24);

锁死螺栓控制杆结构(3),所述锁死螺栓控制杆结构(3)连接于所述锁死螺栓主体结构(1),所述锁死螺栓控制杆结构(3)连接于所述锁死螺栓副体结构(2),所述锁死螺栓控制杆结构(3)包括螺纹转动杆(31)和移动挤压块(32),所述螺纹转动杆(31)连接于所述第二连接槽(15),所述螺纹转动杆(31)远离所述第一连接槽(14)的一端连接于所述移动挤压块(32)。

2.根据权利要求1所述的一种具有锁死螺孔的螺栓,其特征在于,所述第一连接槽(14)为一个柱形状的槽体,所述第一连接槽(14)的直径尺寸与所述密封防护块(13)的直径尺寸相匹配,所述第一连接槽(14)的底部开设有口,所述第一连接槽(14)的直径尺寸为所述螺栓连接头(11)的直径尺寸的三分之一。

3.根据权利要求1所述的一种具有锁死螺孔的螺栓,其特征在于,所述第二连接槽(15)的直径尺寸与所述螺纹转动杆(31)的直径尺寸相匹配,所述第二连接槽(15)的长度尺寸小于所述螺纹转动杆(31)的长度尺寸,所述第二连接槽(15)与所述螺纹转动杆(31)相互匹配使用。

4.根据权利要求1所述的一种具有锁死螺孔的螺栓,其特征在于,所述锁死控制块(21)的表面结构以及直径尺寸与所述螺栓连接杆(12)的表面结构以及直径尺寸相适应,所述锁死控制块(21)的两端设置有开口并且上下贯通。

5.根据权利要求1所述的一种具有锁死螺孔的螺栓,其特征在于,所述锁死螺栓控制杆结构(3)与所述锁死螺栓副体结构(2)可移动连接,所述螺纹转动杆(31)的顶部开设有正六边形的槽体结构并且与内六角扳手规格尺寸中的一种相适应。

6.根据权利要求1所述的一种具有锁死螺孔的螺栓,其特征在于,所述移动挤压块(32)与所述锁死控制块(21)构成活塞结构,所述移动挤压块(32)的底部设置有向远离所述螺纹转动杆(31)的一侧凸起的弧度。
