专利号: 2020207283746
申请人: 泰州天融科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

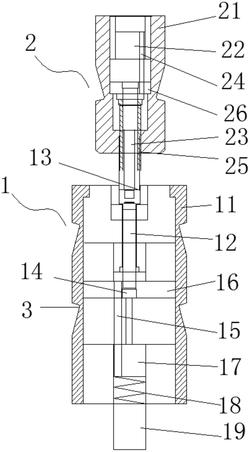

1.一种紧固件冷镦模具,其特征在于,包括主模具和冲模具,所述冲模具包括冲模外壳,所述冲模外壳内部设置有冲模垫杆,所述冲模垫杆上设置有冲模顶杆,所述主模具设置在所述冲模顶杆下侧,所述冲模垫杆外侧设置有冲模套杆,所述冲模顶杆外侧设置有顶出套管,所述冲模顶杆部分突出于所述冲模外壳设置;

所述主模具包括主模外壳,所述主模外壳内设置有主模顶杆,所述主模具靠近所述冲模顶杆的位置设置有物料槽,所述主模顶杆设置在所述物料槽底部,所述主模顶杆底部设置第一垫块,所述第一垫块底部设置有主模顶针,所述主模顶针一侧设置有顶出机构;

所述主模具与所述冲模具的腰部沿周向加工有内凹颈,所述内凹颈与所述主模具外表面过渡平滑。

2.如权利要求1所述的紧固件冷镦模具,其特征在于,所述第一垫块与主模顶针之间还设置有第二垫块。

3.如权利要求1所述的紧固件冷镦模具,其特征在于,所述冲模垫杆与所述冲模顶杆之间设置有第三垫块。

4.如权利要求2所述的紧固件冷镦模具,其特征在于,所述第二垫块为三孔垫块。

5.如权利要求1所述的紧固件冷镦模具,其特征在于,所述主模顶针与所述顶出机构之间设置有主模垫杆。

6.如权利要求5所述的紧固件冷镦模具,其特征在于,所述顶出机构包括弹簧和气缸,所述弹簧与所述主模垫杆直接连接。

7.如权利要求3所述的紧固件冷镦模具,其特征在于,所述第三垫块为三孔垫块。
