专利号: 2020207199958
申请人: 江苏兴逸阀门有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

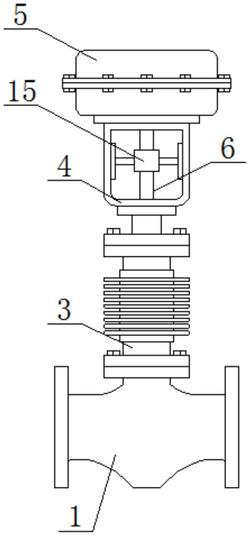

1.用于蒸汽管路的蒸汽预处理的蒸汽调节阀,包括阀体(1),其特征在于:所述阀体(1)两侧的顶部和底部均开设有安装孔(2),所述阀体(1)顶端的中部固定安装有连接块(3),所述连接块(3)的顶部固定安装有顶架(4),所述顶架(4)的顶部固定安装有气动执行机构(5),所述气动执行机构(5)的内部活动安装有阀杆本体(6),所述阀杆本体(6)的底端依次贯穿顶架(4)、连接块(3)和阀体(1)并延伸至阀体(1)的内部,所述连接块(3)的底部和阀体(1)的顶部之间开设有活动腔(7),所述阀杆本体(6)的外表面固定套接有位于活动腔(7)内部的第一密封块(8),所述第一密封块(8)的底部与活动腔(7)内腔的底部活动连接,所述活动腔(7)的外表面固定套接有位于第一密封块(8)下方的密封套(9),所述密封套(9)的顶端与第一密封块(8)的底部固定连接,所述密封套(9)的底端贯穿阀体(1)并延伸至阀体(1)的内部。

2.根据权利要求1所述的用于蒸汽管路的蒸汽预处理的蒸汽调节阀,其特征在于:所述阀体(1)的内部开设有第一空腔(10),所述阀体(1)的内部开设有位于第一空腔(10)下方的第二空腔(11)。

3.根据权利要求1所述的用于蒸汽管路的蒸汽预处理的蒸汽调节阀,其特征在于:所述阀体(1)的内壁开设有位于第一空腔(10)和第二空腔(11)之间的通口(12),所述通口(12)的内部活动套接有阀芯本体(13)。

4.根据权利要求3所述的用于蒸汽管路的蒸汽预处理的蒸汽调节阀,其特征在于:所述阀芯本体(13)的顶部固定安装有位于通口(12)上方的第二密封块(14),所述第二密封块(14)的底部与阀体(1)的内壁活动连接,所述第二密封块(14)顶端的中部与阀杆本体(6)的底部固定连接。

5.根据权利要求1所述的用于蒸汽管路的蒸汽预处理的蒸汽调节阀,其特征在于:所述顶架(4)的内部固定安装有限位套(15),所述限位套(15)的内壁与阀杆本体(6)的外表面活动连接。
