专利号: 2020207030615
申请人: 安徽珂欣茧业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

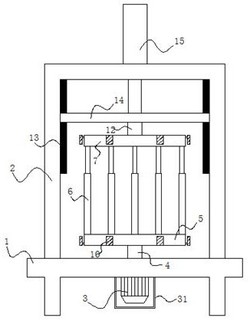

1.一种蚕丝被加工用旋转架,包括:底架、门型架、旋转电机、下短轴、下圆板、伸缩杆一、上圆板、安装槽、伸缩杆二、夹板、弹簧、上短轴、导轨、升降板、气缸,所述门型架的两个竖直部端部分别固接在底架上端面左右两侧,所述旋转电机安装在底架下端面中部,所述下短轴通过轴承竖直转动安装在底架上端面中部,所述下短轴的下端与旋转电机的输出轴端部固接,其特征在于:所述下短轴上端与下圆板下端面中心固接,所述下圆板上端面外圈处均匀竖直安装有若干伸缩杆一,所述上圆板水平固接在伸缩杆一顶端,所述上圆板上端面及下圆板下端面上均匀开有若干安装槽,所述安装槽呈径向分布,每个安装槽内均安装一个伸缩杆二,所述伸缩杆二向外伸出安装槽的一端均固接一个夹板,每个伸缩杆二上均套装一个弹簧,所述弹簧一端固接在安装槽背离夹板一侧的槽壁上,另一端与夹板固接,所述弹簧处于伸展状,在弹簧作用下,所述夹板贴紧上圆板或下圆板的外壁,所述上圆板上端面中心处竖直固接一根上短轴,所述导轨为两条分别固接在门型架两个竖直部相对一侧的端面上部,所述升降板滑动装配在两个导轨之间,所述上短轴上端通过轴承与升降板下端面转接,所述气缸竖直安装在门型架上端面,且气缸的活塞杆向下穿过门型架水平部后与升降板固接。

2.根据权利要求1中所述的一种蚕丝被加工用旋转架,其特征在于:所述旋转电机的外侧设置一个保护罩,所述保护罩固接在底架下端面处。

3.根据权利要求1中所述的一种蚕丝被加工用旋转架,其特征在于:所述下圆板、上圆板为形状尺寸均一致的圆板。

4.根据权利要求1中所述的一种蚕丝被加工用旋转架,其特征在于:所述升降板左右两端面上开有与导轨匹配的凹槽,所述升降板通过凹槽与导轨滑动连接。
