专利号: 2020206950441
申请人: 北京双全基业高新技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

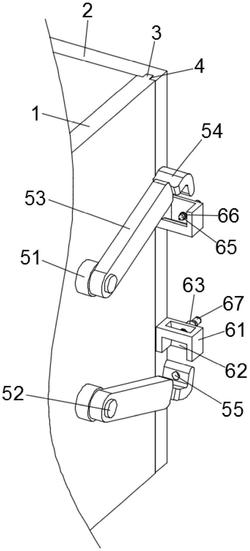

1.一种便于快速拆装的建筑模板,包括横板(1)和竖板(2),其特征在于,所述横板(1)和竖板(2)连接处分别设有相互配合的凸起部(3)和凹陷部(4);所述横板(1)一端面两侧对称分布有若干卡爪组件(5),所述竖板(2)两侧对称分布有若干与卡爪组件(5)配合的卡套组件(6);

所述卡爪组件(5)包括固定套(51)、摆杆(53)和卡爪(54),所述固定套(51)固定安装在横板(1)上,所述固定套(51)内通过转轴(52)转动套设有摆杆(53),所述摆杆(53)末端固定有卡爪(54),所述卡爪(54)上开设有通孔(55);

所述卡套组件(6)包括套体(61)、固定筒(63)和锥形端头(65),所述套体(61)固定安装在竖板(2)侧壁上,所述套体(61)内开设有容纳卡爪(54)的卡槽(62),所述套体(61)背离卡槽(62)的侧壁上安装有固定筒(63),所述固定筒(63)内水平活动贯穿有伸缩柱(64),所述伸缩柱(64)伸入卡槽(62)内的一端固定有与通孔(55)配合的锥形端头(65),伸缩柱(64)伸出固定筒(63)的一端安装有拉杆(67),所述固定筒(63)内还设有弹簧(66),所述弹簧(66)套设在伸缩柱(64)上。

2.根据权利要求1所述的便于快速拆装的建筑模板,其特征在于,所述摆杆(53)与卡爪(54)之间通过焊接的方式进行连接。

3.根据权利要求1所述的便于快速拆装的建筑模板,其特征在于,所述卡爪(54)呈L型。

4.根据权利要求3所述的便于快速拆装的建筑模板,其特征在于,每块横板(1)两侧上下端均对称设置有两组卡爪组件(5)。

5.根据权利要求1-4任一所述的便于快速拆装的建筑模板,其特征在于,所述卡爪(54)底部设有圆角。
