专利号: 2020206576650
申请人: 四川岷河管业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

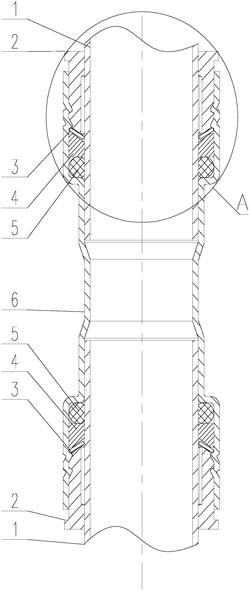

1.一种凸环式可拆卸式快插连接装置,包括两个管道(1)以及将两个管道(1)固定连接的连接组件,其特征在于:所述连接组件包括接管(6)和管限位组件,在所述接管(6)内壁上由中间部位向两端依次设置有管道阻止段(606)、管道承插段(605)、密封圈安装段(604)和防脱环安装段,所述管道阻止段(606)、管道承插段(605)以及密封圈安装段(604)的内径依次增大,所述防脱环安装段的内径不小于密封圈安装段(604)的内径;

在防脱环安装段设置有轴线与接管(6)的轴线重合的第一凸环(601);

所述管限位组件有两个,分别位于接管(6)的两端,管限位组件包括轴线均与接管(6)的轴线重合、且依次轴向压紧的推圈(2)、止退弹簧齿圈(3)、密封压紧环(4)和密封圈(5),所述止退弹簧齿圈(3)为锥形,其小径端朝向密封压紧环(4);所述推圈(2)的圆周侧壁上沿着其周线内凹成第一环形槽(201),在推圈(2)的圆周侧壁的一侧设置有收缩槽(203),所述收缩槽(203)的一端与推圈(2)的端部连通,且其槽底与推圈(2)的内孔连通;

所述密封圈(5)安装在密封圈安装段(604)中,所述推圈(2)上与收缩槽(203)连通的一端插入接管(6)中,所述第一凸环(601)插入第一环形槽(201)中;

管道(1)的端部分别各穿过一个管限位组件后插入管道承插段(605)中,且密封圈(5)的内、外圈分别与管道(1)以及密封圈安装段(604)过盈配合,同时止退弹簧齿圈(3)的内圈与管道(1)过盈配合,推圈(2)的内圈上有且至少有靠近止退弹簧齿圈(3)的一端与管道(1)外壁之间形成环空(7)。

2.根据权利要求1所述的一种凸环式可拆卸式快插连接装置,其特征在于:推圈(2)的内圈包括收缩孔(204)和匹配孔(205),所述收缩孔(204)与管道(1)之间形成环空(7),所述匹配孔(205)和管道(1)过渡配合,所述收缩槽(203)的槽底与收缩孔(204)连通。

3.根据权利要求2所述的一种凸环式可拆卸式快插连接装置,其特征在于:所述收缩孔(204)为锥形孔,其小径端与匹配孔(205)连接。

4.根据权利要求1所述的一种凸环式可拆卸式快插连接装置,其特征在于:所述止退弹簧齿圈(3)由一个弹性圈体制成,在弹性圈体的内、外圈上分别设置有N个内通槽(301)和N个外通槽(302),所述内通槽(301)和外通槽(302)的轴线均与弹性圈体的轴线平行,且内通槽(301)和外通槽(302)依次交错分布。

5.根据权利要求4所述的一种凸环式可拆卸式快插连接装置,其特征在于:所述止退弹簧齿圈(3)的内径、外径均随着远离密封圈(5)逐渐增大,所述推圈(2)上插入接管(6)的一端插入止退弹簧齿圈(3)的内圈中,在所述推圈(2)上插入接管(6)的一端设置有接触斜面(202),所述接触斜面(202)与止退弹簧齿圈(3)的内壁接触。

6.根据权利要求1所述的一种凸环式可拆卸式快插连接装置,其特征在于:在所述推圈(2)的圆周侧壁上、位于第一环形槽(201)远离止退弹簧齿圈(3)的一侧且沿着其周线设置有第二环形槽(206),向密封圈(5)推动推圈(2),能使止退弹簧齿圈(3)和密封压紧环(4)均向密封圈(5)移动,且第一凸环(601)从第一环形槽(201)中退出后插入第二环形槽(206)中、密封圈(5)轴向压缩。

7.根据权利要求6所述的一种凸环式可拆卸式快插连接装置,其特征在于:在所述防脱环安装段上且位于第一凸环(601)靠近密封圈安装段(604)的一侧设置有第二凸环(602),且当第一凸环(601)位于第一环形槽(201)中时,所述止退弹簧齿圈(3)上远离密封圈(5)的一端位于第一凸环(601)和第二凸环(602)之间,向密封圈(5)推动推圈(2),能使止退弹簧齿圈(3)和密封压紧环(4)均向密封圈(5)移动,且当第一凸环(601)插入第二环形槽(206)中时,止退弹簧齿圈(3)上远离密封圈(5)的一端抵接在第二凸环(602)上靠近密封圈(5)的一端。

8.根据权利要求6或7所述的一种凸环式可拆卸式快插连接装置,其特征在于:所述推圈(2)的外径包括大径段和小径段,所述第一环形槽(201)、第二环形槽(206)和收缩槽(203)均设置在小径段上。

9.根据权利要求1~7中任一项所述的一种凸环式可拆卸式快插连接装置,其特征在于:所述密封压紧环(4)的内孔上靠近止退弹簧齿圈(3)的一侧设置有锥形孔,所述锥形孔的大径端朝向止退弹簧齿圈(3),且止退弹簧齿圈(3)的小径端插入锥形孔中。
