专利号: 2020205881444
申请人: 安徽宏实光机电高科有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

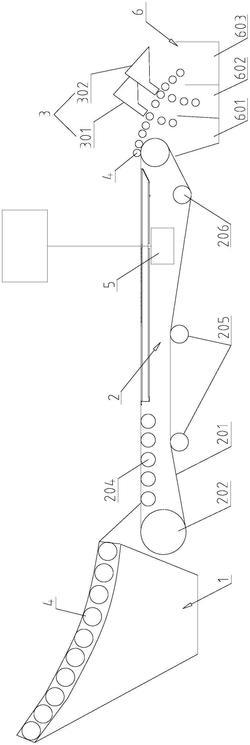

1.一种三产品煤矸石分选机,其特征在于:包括从左至右依次设置的滚轴筛、输送机构和执行机构,所述输送机构的左端与所述滚轴筛对接,所述输送机构的右端与所述执行机构对接,所述输送机构上设置有识别机构,所述执行机构下方设置有接料溜槽,所述输送机构、执行机构、识别机构均与一控制系统电性连接;

所述执行机构包括第一执行喷嘴和第二执行喷嘴,所述第二执行喷嘴位于所述第一执行喷嘴的右下方,所述第一执行喷嘴与所述第二执行喷嘴均位于物料抛物线轨迹的上方;

所述接料溜槽从左至右依次包括精煤槽、中煤槽和矸石槽,所述第一执行喷嘴位于所述精煤槽的上方,所述第二执行喷嘴位于所述中煤槽的上方。

2.根据权利要求1所述的一种三产品煤矸石分选机,其特征在于:所述输送机构包括输送带,所述输送带的两端分别设置在主动滚筒和改向滚筒上。

3.根据权利要求2所述的一种三产品煤矸石分选机,其特征在于:所述接料溜槽的左端位于所述改向滚筒的下方。

4.根据权利要求3所述的一种三产品煤矸石分选机,其特征在于:所述输送机构包括若干缓冲托辊,所述缓冲托辊位于所述输送带的承载端内侧且靠近所述主动滚筒设置。

5.根据权利要求4所述的一种三产品煤矸石分选机,其特征在于:所述输送机构包括若干张紧滚筒,所述张紧滚筒位于所述输送带的下端。

6.根据权利要求5所述的一种三产品煤矸石分选机,其特征在于:所述输送机构包括拉紧滚筒,所述拉紧滚筒位于所述输送带的回程段内侧且靠近所述改向滚筒设置。
