专利号: 2020203710319
申请人: 重庆铸祥机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

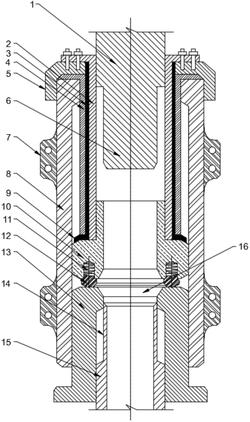

1.一种双旋螺纹安装套装置,包括第一钢筋头(1)、第二钢筋头(15)和带连接环(7)的钢套(8),其特征在于:第一钢筋头(1)和第二钢筋头(15)外表面上分别设有左旋螺纹和右旋螺纹,第一钢筋头(1)上带有螺纹头部(6),第二钢筋头(15)上带有匹配螺纹头部(6)的螺纹套筒(14);钢套(8)上口内套有支撑套筒(4),支撑套筒(4)上方套有配合于钢套(8)上的端盖(5),端盖(5)上方通过螺杆组件连接有配合于支撑套筒(4)内的第一定位套筒(2),第一钢筋头(1)配合于第一定位套筒(2)内;第一定位套筒(2)下方的钢套(8)内还配合有带定位穿孔(16)的第二定位套筒(13),第二钢筋头(15)配合于第二定位套筒(13)内,螺纹套筒(14)匹配定位穿孔(16)。

2.根据权利要求1所述一种双旋螺纹安装套装置,其特征在于:第一定位套筒(2)与第二定位套筒(13)之间的钢套(8)内还套设有台阶结构的连接稳定套筒(10),连接稳定套筒(10)设有与螺纹套筒(14)相匹配的通孔。

3.根据权利要求1或2所述一种双旋螺纹安装套装置,其特征在于:第一定位套筒(2)和支撑套筒(4)之间设有橡胶套(3),第一定位套筒(2)坐落于连接稳定套筒(10)的台阶结构上,橡胶套(3)下端向外延伸覆盖在台阶面上。

4.根据权利要求3所述一种双旋螺纹安装套装置,其特征在于:橡胶套(3)下端向外延伸且于台阶面上成型为翻边支撑面(9),支撑套筒(4)坐落于翻边支撑面(9)上。

5.根据权利要求4所述一种双旋螺纹安装套装置,其特征在于:连接稳定套筒(10)下端面设有环形盲孔(11),其与第二定位套筒(13)之间设有弹性钢环(12)。

6.根据权利要求5所述一种双旋螺纹安装套装置,其特征在于:环形盲孔(11)圆周均匀设有六处,环形盲孔(11)内设有弹簧,对应弹性钢环(12)凸起。
