专利号: 2020203254335
申请人: 柳州永安行汽车科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

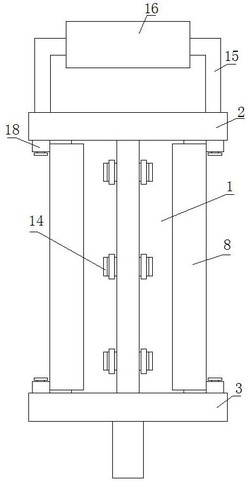

1.新能源汽车内置稀土永磁电机,包括电机本体(1),所述电机本体(1)的两端分别连接有外接侧板一(2)和外接侧板二(3),其特征在于:所述电机本体(1)的外侧套设有金属接触薄板(4),且金属接触薄板(4)的一侧固定焊接有散热翅板(5),所述外接侧板一(2)和外接侧板二(3)之间固定焊接有横圆杆(6)和固定环(10),固定环(10)位于电机本体(1)的竖直上方,横圆杆(6)有两个且均位于横圆杆(6)和固定环(10)之间,横圆杆(6)分别位于电机本体(1)的顶部两侧,所述横圆杆(6)的杆体外侧转动连接有滚筒(7),所述固定环(10)的底侧内壁固定焊接有竖板(11),所述竖板(11)的顶端滑动套设有滑动筒(12),所述滑动筒(12)的底端开设有滑槽,竖板(11)的顶端滑动连接在滑槽内并与滑槽的顶侧内壁之间设置有弹簧组(13),所述滑动筒(12)的两侧均固定焊接有挂钩(14),所述金属接触薄板(4)的两端均固定连接有挂环(9),且挂环(9)分别挂设在挂钩(14)内,所述金属接触薄板(4)的外部两侧均设置有外护环(8),所述外护环(8)的顶侧的内端面分别与滚筒(7)接触连接,外接侧板一(2)远离电机本体(1)的一侧固定焊接有侧箱(15),侧箱(15)远离外接侧板一(2)的一侧内壁通过螺栓固定安装有散热风扇(16),所述外接侧板一(2)和外接侧板二(3)的板体均开设有通风孔。

2.根据权利要求1所述的新能源汽车内置稀土永磁电机,其特征在于:所述外护环(8)的两端均固定焊接有若干个固定耳板(18),固定耳板(18)分别与外接侧板一(2)和外接侧板二(3)通过螺栓固定连接。

3.根据权利要求1所述的新能源汽车内置稀土永磁电机,其特征在于:所述电机本体(1)的输出轴延伸至外接侧板二(3)的一侧。

4.根据权利要求1所述的新能源汽车内置稀土永磁电机,其特征在于:所述散热翅板(5)有若干个,且等距均匀的焊接在金属接触薄板(4)远离电机本体(1)的一侧。

5.根据权利要求1所述的新能源汽车内置稀土永磁电机,其特征在于:所述外护环(8)的底端相互靠近的一侧均设置有封垫(17),且封垫(17)之间接触连接。
