专利号: 2020203051097
申请人: 河南威超电气有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 核算装置
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

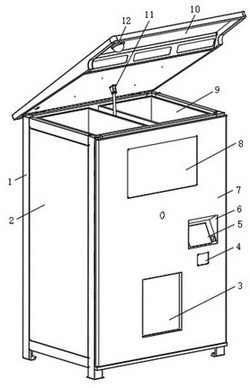

1.一种恒温恒湿的自动售卖机,包括支撑杆(1),其特征在于:所述支撑杆(1)的数量为四个,左右两侧的支撑杆(1)上分别固定连接有侧挡板(2),前后两侧的支撑杆(1)上分别固定连接有挡板(7),前侧的挡板(7)上安装有显示屏(8)、放置架(6)、和有机玻璃板(3)和扫码器(4),所述放置架(6)内安装有数控面板(5),所述数控面板(5)的输出端与显示屏(8)的输入端电连接,所述扫码器(4)的输入端与数控面板(5)的输出端电连接,后侧挡板(7)的内表面固定连接有两组固定块(31),每组固定块(31)的数量为两个,所述固定块(31)上固定连接有第一L型固定板(30),所述第一L型固定板(30)上固定连接有储米箱(9),所述支撑杆(1)内固定连接有第一固定架(13),所述第一固定架(13)位于固定块(31)的下侧,所述储米箱(9)位于第一固定架(13)内,所述第一固定架(13)上固定连接有密封盖支撑装置(11),所述密封盖支撑装置(11)的另一端与密封盖(10)连接,所述密封盖(10)位于后侧的挡板(7)上且转动连接,所述密封盖(10)上安装有摄像头(12),所述摄像头(12)的输出端与数控面板(5)的输入端电连接,所述支撑杆(1)内固定连接有第二固定架(14),所述第二固定架(14)位于第一固定架(13)的下侧,所述第二固定架(14)内安装有固定板(15),所述固定板(15)上安装有两个第六电动伸缩杆(33),所述第六电动伸缩杆(33)的伸缩端与阻流板(39)固定连接,所述阻流板(39)的位置与储米箱(9)出米口的位置相对应,所述固定板(15)上安装有第一导流管(32),所述第一导流管(32)进米口的位置与储米箱(9)出米口的位置相对应,所述支撑杆(1)的底端固定连接有底板(26),所述底板(26)的上表面固定连接有第二安装架(19),所述第二安装架(19)上固定连接有四个减震垫块(21),所述减震垫块(21)上安装有第一安装架(18),所述第一安装架(18)上安装有碾米装置(16),所述碾米装置(16)进米口的位置与第一导流管(32)出米口的位置相对应,所述底板(26)的上表面固定连接有安置架(20),所述安置架(20)的上表面固定连接有出米架(28),所述出米架(28)上安装有出米漏斗(29)、称重器(17)和第二导流管(34),所述出米漏斗(29)进米口的位置与碾米装置(16)出米口的位置相对应,所述出米漏斗(29)出米口的位置与第二导流管(34)进米口的位置相对应,所述称重器(17)上固定连接有放置板(25),所述放置板(25)位于出米漏斗(29)和第二导流管(34)之间,所述放置板(25)上设有通槽,所述通槽的位置与出米漏斗(29)出米口的位置相对应,所述放置板(25)上固定连接有第四电动伸缩杆(23),所述第四电动伸缩杆(23)的伸缩端固定连接有限流板,所述限流板的位置与第二导流管(34)进米口的位置相对应,所述第二导流管(34)的出米口位于出米架(28)内,所述出米架(28)内安装有两个红外传感器(38),两个红外传感器(38)分别位于出米漏斗(29)的两侧,所述有机玻璃板(3)的位置与出米架(28)和前侧挡板(7)取米口的位置相对应,所述底板(26)的上表面固定连接有温控装置(40),所述温控装置(40)位于碾米装置(16)的右侧,所述数控面板(5)的输入端与外部电源的输出端连接,所述数控面板(5)的输出端与碾米装置(16)、第六电动伸缩杆(33)、密封盖支撑装置(11)、第四电动伸缩杆(23)、称重器(17)、温控装置(40)和红外传感器(38)的输入端电连接。

2.根据权利要求1所述的一种恒温恒湿的自动售卖机,其特征在于:所述密封盖支撑装置(11)包括第二连接头(1103),所述第二连接头(1103)位于第一固定架(13)上且固定连接,所述第二连接头(1103)上固定连接有第一电动伸缩杆(1102),所述第一电动伸缩杆(1102)的伸缩端与第一连接头(1101)固定连接,所述第一连接头(1101)位于密封盖(10)上且固定连接。

3.根据权利要求1所述的一种恒温恒湿的自动售卖机,其特征在于:所述支撑杆(1)的低端固定连接有支撑架(27),所述支撑架(27)的上表面与底板(26)的下表面接触连接。

4.根据权利要求1所述的一种恒温恒湿的自动售卖机,其特征在于:所述出米架(28)内固定连接有第二L型固定板(36),所述第二L型固定板(36)上固定连接有圆形撑开架(37),所述圆形撑开架(37)的中间位置与出米漏斗(29)出米口的位置相对应。

5.根据权利要求1所述的一种恒温恒湿的自动售卖机,其特征在于:所述安置架(20)的上表面固定连接有连接架(22),所述连接架(22)上固定连接有购物袋扎口机(24),所述购物袋扎口机(24)位于出米架(28)的左侧,所述购物袋扎口机(24)的扎口端位于出米架(28)内,所述购物袋扎口机(24)的输入端与数控面板(5)的输出端电连接。

6.根据权利要求1所述的一种恒温恒湿的自动售卖机,其特征在于:所述安置架(20)的上表面固定连接有卷袋机(35),所述卷袋机(35)位于出米架(28)的右侧,所述卷袋机(35)的位置与出米架(28)上取袋口的位置相对应,所述卷袋机(35)的输入端与数控面板(5)的输出端电连接。

7.根据权利要求1所述的一种恒温恒湿的自动售卖机,其特征在于:所述温控装置(40)包括温控箱(4001),所述温控箱(4001)位于底板(26)上且固定连接,所述温控箱(4001)上安装有吸气扇(4019),所述温控箱(4001)内固定连接有密封罩(4017),所述密封罩(4017)的位置与吸气扇(4019)的位置相对应,所述温控箱(4001)内固定连接有分隔板(4015),所述分隔板(4015)上固定连接有第二空气除湿机(4018)和空气加热箱(4002),所述第二空气除湿机(4018)的进气口通过第五输气管(4016)与密封罩(4017)的出气口连接,所述第二空气除湿机(4018)的出气口与排气管(4025)的进气口连接,所述排气管(4025)的出气口位于温控箱(4001)外,所述第二空气除湿机(4018)的出水口通过第一输水管(4003)与空气加热箱(4002)的进水口连接,所述空气加热箱(4002)内安装有电加热管(4022),所述温控箱(4001)的底端内表面安装有送气机(4011)、第一空气除湿机(4005)、蓄水箱(4009)和气泵(4007),所述气泵(4007)的进气口通过第一输气管(4004)与空气加热箱(4002)的出气口连接,所述气泵(4007)的出气口通过第二输气管(4008)与第一空气除湿机(4005)的进气口连接,所述第一空气除湿机(4005)的排水口通过第三输水管(4021)与蓄水箱(4009)的进水口连接,所述蓄水箱(4009)内安装有水泵(4020),所述水泵(4020)的出水口通过第二输水管(4006)与空气加热箱(4002)的进水口连接,所述第一空气除湿机(4005)的出气口通过第三输气管(4010)与送气机(4011)的进气口连接,所述送气机(4011)的出气口通过第四输气管(4012)与温控箱(4001)的排气口连接,所述温控箱(4001)的外表面安装有温度传感器(4023)和湿度传感器(4024),所述温控箱(4001)的前侧通过转轴(4013)与箱盖(4014)连接。
