专利号: 2020202135112
申请人: 上海力德鸿远实业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

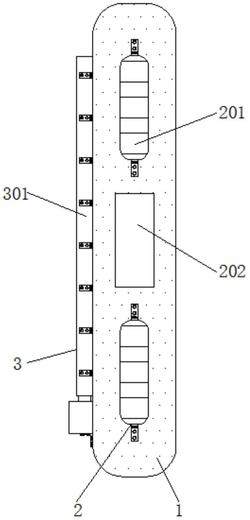

1.一种带有密封结构的开关电源,包括基体(1)、防护机构(2)、防尘机构(3)、拆装机构(4)和台板(5),其特征在于:所述基体(1)的两侧皆设置有防护机构(2),所述基体(1)远离防护机构(2)一侧的外壁上设置有防尘机构(3),所述防尘机构(3)的内部依次设置有侧板(301)、底板(302)、盖板(303)、凹槽(304)、通气孔(305)、侧槽(306)以及卡接槽(307),所述底板(302)的内部设置有凹槽(304),且凹槽(304)上方的基体(1)两侧皆固定连接有侧板(301),所述侧板(301)的内部皆设置有侧槽(306),且相相邻侧槽(306)之间设置有盖板(303),所述盖板(303)一侧的基体(1)表面设置有等间距的通气孔(305),所述基体(1)的底端固定连接有台板(5),且台板(5)的两侧皆设置有拆装机构(4)。

2.根据权利要求1所述的一种带有密封结构的开关电源,其特征在于:所述防护机构(2)的内部依次设置有防护槽(201)、第一防护垫片(202)、防护弹簧(203)、第二防护垫片(204)、连杆(205)以及固定片(206),所述第一防护垫片(202)的一侧设置有第二防护垫片(204),且第二防护垫片(204)的另一端皆与基体(1)的侧壁固定连接,所述第二防护垫片(204)与防护槽(201)的侧壁上皆固定连接有固定片(206),且相邻固定片(206)之间铰接有连杆(205),所述固定片(206)之间设置有防护弹簧(203)。

3.根据权利要求2所述的一种带有密封结构的开关电源,其特征在于:所述连杆(205)在防护槽(201)与第二防护垫片(204)之间呈交错分布,所述连杆(205)之间通过螺栓相铰接。

4.根据权利要求2所述的一种带有密封结构的开关电源,其特征在于:所述防护弹簧(203)的两端皆与防护槽(201)与第二防护垫片(204)的侧壁固定连接,所述防护弹簧(203)在防护槽(201)与第二防护垫片(204)的中轴线上呈对称分布。

5.根据权利要求1所述的一种带有密封结构的开关电源,其特征在于:所述侧槽(306)的上方皆设置有卡接槽(307),且卡接槽(307)皆与盖板(303)相互配合。

6.根据权利要求1所述的一种带有密封结构的开关电源,其特征在于:所述拆装机构(4)的内部依次设置有挂钩(401)、复位弹簧(402)、推块(403)、限位滑槽(404)、内腔(405)以及限位滑块(406),所述内腔(405)的内部皆设置有挂钩(401),且挂钩(401)的一侧固定连接有推块(403),且推块(403)的一侧延伸至内腔(405)的外部,所述推块(403)的底端固定连接有内腔(405),且内腔(405)的底端与基体(1)的侧壁固定连接。

7.根据权利要求6所述的一种带有密封结构的开关电源,其特征在于:所述挂钩(401)的底端延伸至内腔(405)的外部,所述挂钩(401)呈“J”形结构。

8.根据权利要求6所述的一种带有密封结构的开关电源,其特征在于:所述推块(403)的两端皆固定连接有限位滑块(406),且限位滑块(406)外侧的基体(1)内部皆设置有限位滑槽(404),所述限位滑槽(404)与限位滑块(406)呈滑动结构。
