专利号: 2020202012042
申请人: 成都嘉辰科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

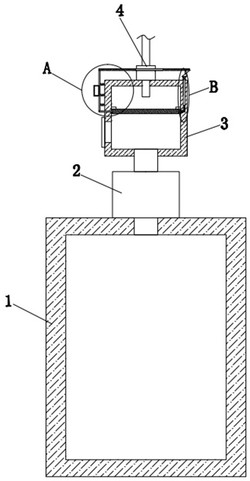

1.一种二氧化碳增压深埋装置,包括储液罐(1),其特征在于,所述储液罐(1)的顶部安装有空气增压泵(2),空气增压泵(2)的出气管延伸至储液罐(1)内,空气增压泵(2)的进气口处固定连接有进气管,空气增压泵(2)的上方设有箱体(3),箱体(3)的底部开设有安装孔,进气管的顶端固定安装于安装孔内,箱体(3)的顶部固定连接有气泵(4),气泵(4)的出气管延伸至箱体(3)内,箱体(3)内接触有过滤板(5),箱体(3)的一侧开设有侧孔,侧孔内滑动安装有第一板(6),第一板(6)的顶部焊接有拉板(7),拉板(7)的一侧焊接有把手,拉板(7)与箱体(3)之间焊接有多个第一弹簧(9),拉板(7)的顶部焊接有顶板(8),顶板(8)的顶部开设有通孔,气泵(4)的顶部贯穿通孔,箱体(3)的顶部开设有L型孔,L型孔内滑动安装有牵引板(10)和第二板(14),牵引板(10)的顶部焊接有第一三棱柱(11),顶板(8)的底部焊接有第二三棱柱(12),第一三棱柱(11)与第二三棱柱(12)的斜面相接触,牵引板(10)的外侧套设有第二弹簧(13),第二弹簧(13)的顶端焊接于第一三棱柱(11)的底部,第二弹簧(13)的底端焊接于箱体(3)的顶部,牵引板(10)与第二板(14)之间固定连接有同一个联动绳(15),过滤板(5)的两侧均开设有板槽,第一板(6)和第二板(14)与相对应的板槽相卡装。

2.根据权利要求1所述的一种二氧化碳增压深埋装置,其特征在于,所述第二板(14)的顶部和底部均焊接有限位板,L型孔的内壁上开设有两个限位槽,限位板滑动安装于限位槽内,限位板与限位槽的一侧内壁之间焊接有同一个第三弹簧。

3.根据权利要求1所述的一种二氧化碳增压深埋装置,其特征在于,所述第一弹簧(9)的劲度系数大于第二弹簧(13)的劲度系数,第二弹簧(13)的劲度系数大于第三弹簧的劲度系数。

4.根据权利要求1所述的一种二氧化碳增压深埋装置,其特征在于,所述L型孔内设置有导向轮,联动绳(15)与导向轮的外侧相接触。

5.根据权利要求1所述的一种二氧化碳增压深埋装置,其特征在于,所述箱体(3)的两侧内壁上均焊接有挡板,过滤板(5)的顶部与挡板的底部相接触。

6.根据权利要求1所述的一种二氧化碳增压深埋装置,其特征在于,所述箱体(3)的一侧开设有拆装孔,拆装孔内卡装有密封板,密封板的一侧固定连接有接触板,接触板通过螺栓与箱体(3)固定连接。
