专利号: 2020201280833
申请人: 扬州工业职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

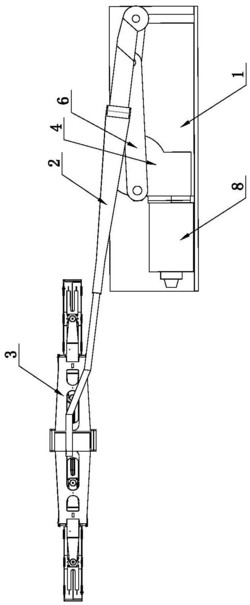

1.一种车用雨刮器,包括固定座,其特征在于:所述固定座上可转动的连接有摆臂,所述摆臂可上下往复转动,所述摆臂上连接有雨刮机构,所述雨刮机构包括固定连接在摆臂上的支撑臂,所述支撑臂的左右两端各铰接有一个可摆动的连接臂,所述连接臂上连接有至少一个可摆动的刮片,摆臂水平时,连接臂可左右摆动,刮片可上下摆动,摆臂竖直时,连接臂可上下摆动,刮片可左右摆动。

2.根据权利要求1所述的一种车用雨刮器,其特征在于:所述连接臂上连接有支撑杆,所述支撑杆远离连接件的一端可转动的连接有刮板座,所述刮板座上固定连接有刮板,所述刮片连接在刮板上。

3.根据权利要求2所述的一种车用雨刮器,其特征在于:所述刮板座上设有球头安装座,支撑杆伸进球头安装座的一端为球头,球头安装座可相对球头摆动。

4.根据权利要求1所述的一种车用雨刮器,其特征在于:所述固定座上设有齿轮箱,所述齿轮箱上可转动的连接有转动杆,所述转动杆上铰接有连接杆一,所述固定座上设有摆臂连接座,所述摆臂连接座上铰接有连接杆二,所述连接杆一上铰接有连接杆二,所述摆臂固定连接在连接杆二上,连接杆一与连接杆二相铰接。

5.根据权利要求4所述的一种车用雨刮器,其特征在于:所述齿轮箱内可主动的连接有主齿轮、从动齿轮和蜗杆,所述从动齿轮上设有传动齿轮,传动齿轮与从动齿轮相啮合,所述主齿轮与蜗杆相啮合,所述齿轮箱外的固定座上还设有电机,电机的输出轴与蜗杆连接。
