专利号: 2020201200453
申请人: 陶存梅
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

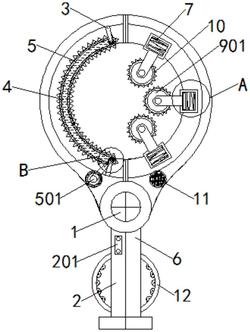

1.一种林业防虫去皮修枝装置,包括转接轴(1)和左连接环(2),所述转接轴(1)的左侧转动连接有左连接环(2),其特征在于,所述左连接环(2)下方的正表面固定安装有控制开关(201),所述左连接环(2)顶部的上下端均固定安装有支撑架(3),两个所述支撑架(3)之间固定安装有连接板(4),所述连接板(4)的外侧嵌套设置有锯链(5),所述支撑架(3)的中部固定安装有伺服电机(501),所述转接轴(1)的右侧嵌套设置有右连接环(6),所述右连接环(6)的上方内部固定安装有支撑座(7),所述支撑座(7)的内部开口设置有滑槽(701),所述滑槽(701)的内部固定连接有弹簧(702),所述滑槽(701)的内部嵌入设置有移动板(8),所述移动板(8)靠近转接轴(1)中部一侧的前后端均固定安装有支撑板(9),两个所述支撑板(9)之间转动连接有转动轮(901),所述转动轮(901)的外侧无缝焊接有切割带(10),所述右连接环(6)的内部固定安装有蓄电池(11),所述左连接环(2)和右连接环(6)的下方均固定安装有把手(12)。

2.根据权利要求1所述的林业防虫去皮修枝装置,其特征在于,所述左连接环(2)与右连接环(6)之间围绕转接轴(1)的纵向中轴线呈对称设置。

3.根据权利要求1所述的林业防虫去皮修枝装置,其特征在于,所述左连接环(2)与右连接环(6)围绕转接轴(1)之间上下60°转动。

4.根据权利要求1所述的林业防虫去皮修枝装置,其特征在于,所述支撑架(3)上均转动连接有驱动轮,所述伺服电机(501)通过皮带和驱动轮与锯链(5)之间转动连接。

5.根据权利要求1所述的林业防虫去皮修枝装置,其特征在于,所述支撑座(7)的数量为三个,所述支撑座(7)分别设置在左连接环(2)右侧的中部以及右侧的上下两端。

6.根据权利要求1所述的林业防虫去皮修枝装置,其特征在于,所述移动板(8)的另一端与弹簧(702)之间固定连接,所述移动板(8)在滑槽(701)的内部呈水平方向滑动。

7.根据权利要求1所述的林业防虫去皮修枝装置,其特征在于,所述转动轮(901)上的切割带(10)呈圆环状设置在转动轮(901)的外壁。

8.根据权利要求1所述的林业防虫去皮修枝装置,其特征在于,所述伺服电机(501)通过电源线和控制开关(201)与蓄电池(11)之间电性连接。
