专利号: 2020201135613
申请人: 佛山市逸扬文化用品科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

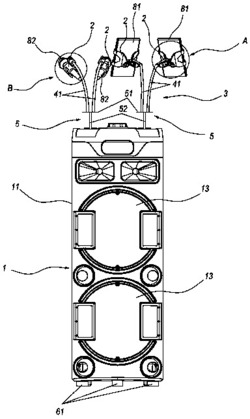

1.一种带有多功能支架的音响,其特征在于,包括音响主体(1)、不限于一个的物品夹持件(2)、以及用于调整物品夹持件(2)的位置、高度、角度的万向定型件(3);所述物品夹持件(2)通过万向定型件(3)安装于音响主体(1)。

2.根据权利要求1所述一种带有多功能支架的音响,其特征在于,所述万向定型件(3)包括万向定型管(41)和T型安装架(5),所述万向定型管(41)的一端用于安装物品夹持件(2),所述万向定型管(41)的另一端安装于T型安装架(5),所述T型安装架(5)安装于音响主体(1)。

3.根据权利要求2所述一种带有多功能支架的音响,其特征在于,所述T型安装架(5)包括安装板(51)和安装柱(52),所述安装柱(52)固定于音响主体(1),所述安装板(51)安装于安装柱(52),所述安装板(51)设有至少一个用于安装万向定型管(41)的安装部。

4.根据权利要求1所述一种带有多功能支架的音响,其特征在于,所述物品夹持件(2)包括第一夹板(21)和第二夹板(22),所述第一夹板(21)和第二夹板(22)的一端铰接形成连接端,所述第一夹板(21)和第二夹板(22)的另一端能够相对开合形成用于夹持物品的夹持端,所述万向定型件(3)与第一夹板(21)或第二夹板(22)连接。

5.根据权利要求4所述一种带有多功能支架的音响,其特征在于,所述第一夹板(21)或第二夹板(22)的连接端设有连接台(44),所述连接台(44)开设有连接孔,所述连接孔内表面设成螺纹状,所述万向定型件(3)相应连接的一端外表面设成匹配的螺纹状,并且螺纹连接于连接台(44)。

6.根据权利要求4所述一种带有多功能支架的音响,其特征在于,所述第一夹板(21)和第二夹板(22)的夹持端相向弯曲设置,形成固定槽(26)。

7.根据权利要求1或4任一所述一种带有多功能支架的音响,其特征在于,所述物品夹持件(2)为开环的环状设置。

8.根据权利要求7所述一种带有多功能支架的音响,其特征在于,所述物品夹持件(2)设有安装耳板(32),所述安装耳板(32)设有第一安装孔,所述万向定型件(3)相应连接的一端设有连接头(43),所述连接头开设有匹配的安装凹槽(421),所述安装凹槽(421)相对的两侧壁对称设有第二安装孔,所述安装耳板(32)置于安装凹槽(421)内并且第一安装孔对应两第二安装孔,所述物品夹持件(2)通过螺栓(33)连接第一安装孔和两第二安装孔与万向定型件(3)连接。

9.根据权利要求1所述一种带有多功能支架的音响,其特征在于,所述音响主体(1)的顶部边缘设有拉手部(7),所述拉手部(7)与音响主体(1)一体成型,所述音响主体(1)的顶部和侧面对应拉手部(7)的部位内凹连通形成容纳手握拉手部(7)的容纳腔,所述容纳腔为立体状并形成有置物台(71)。

10.根据权利要求1所述一种带有多功能支架的音响,其特征在于,所述音响主体(1)底部的一侧设有至少一个移动轮(61),并对应每个移动轮(61)设有第一支撑脚(62),所述音响主体(1)底部的另一侧设有至少一个第二支撑脚(63),所述第一支撑脚(62)对音响主体(1)底部的相对高度等于第二支撑脚(63)对音响主体(1)底部的相对高度,所述第一支撑脚(62)对音响主体(1)底部的相对高度大于移动轮(61)对音响主体(1)底部的相对高度,并且半包围对应的移动轮(61)。
