专利号: 2020200923258
申请人: 黎驰电子(深圳)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

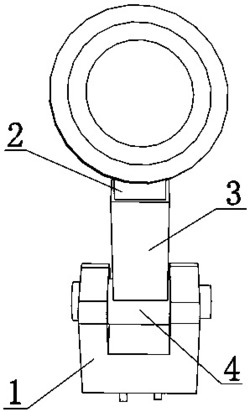

1.一种磁吸式车载手机支架,其特征在于:包括支架主体(1),所述支架主体(1)底部设置有固定机构,所述支架主体(1)内壁转动连接有旋转机构,所述旋转机构顶部设置有伸缩机构,所述伸缩机构顶部设置有磁吸机构,所述磁吸机构内部设置有散热机构。

2.根据权利要求1所述的一种磁吸式车载手机支架,其特征在于:所述固定机构包括固定板(9)、凹槽(10)和弹簧(11),所述支架主体(1)底部开有凹槽(10),所述固定板(9)通过弹簧(11)滑动连接于凹槽(10)内壁。

3.根据权利要求1所述的一种磁吸式车载手机支架,其特征在于:所述旋转机构包括连接柱(4)、螺帽(8)和螺栓(12),所述连接柱(4)通过螺栓(12)转动连接于支架主体(1)内壁,所述螺帽(8)转动连接于螺栓(12)一端。

4.根据权利要求1所述的一种磁吸式车载手机支架,其特征在于:所述伸缩机构包括第一伸缩杆(2)和第二伸缩杆(3),所述第二伸缩杆(3)焊接于连接柱(4)顶部外壁,所述第一伸缩杆(2)滑动连接于第二伸缩杆(3)内壁。

5.根据权利要求4所述的一种磁吸式车载手机支架,其特征在于:所述磁吸机构包括锁磁环(5)、球形底座(7)、永磁体(13)、导磁芯(14)、磁片(15)、引磁片(16)和防滑胶套(17),所述球形底座(7)焊接于第一伸缩杆(2)顶部外壁,所述锁磁环(5)转动连接于球形底座(7)外壁,所述永磁体(13)设置于锁磁环(5)内壁,所述导磁芯(14)滑动连接于永磁体(13)内壁,所述防滑胶套(17)滑动连接于永磁体(13)外壁,所述磁片(15)和引磁片(16)均滑动连接于防滑胶套(17)内壁。

6.根据权利要求5所述的一种磁吸式车载手机支架,其特征在于:所述散热机构包括散热孔(6)和散热板(18),所述散热孔(6)设置于锁磁环(5)外壁,所述散热板(18)焊接于锁磁环(5)内壁。
