专利号: 2020116060099
申请人: 久瓴(江苏)数字智能科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

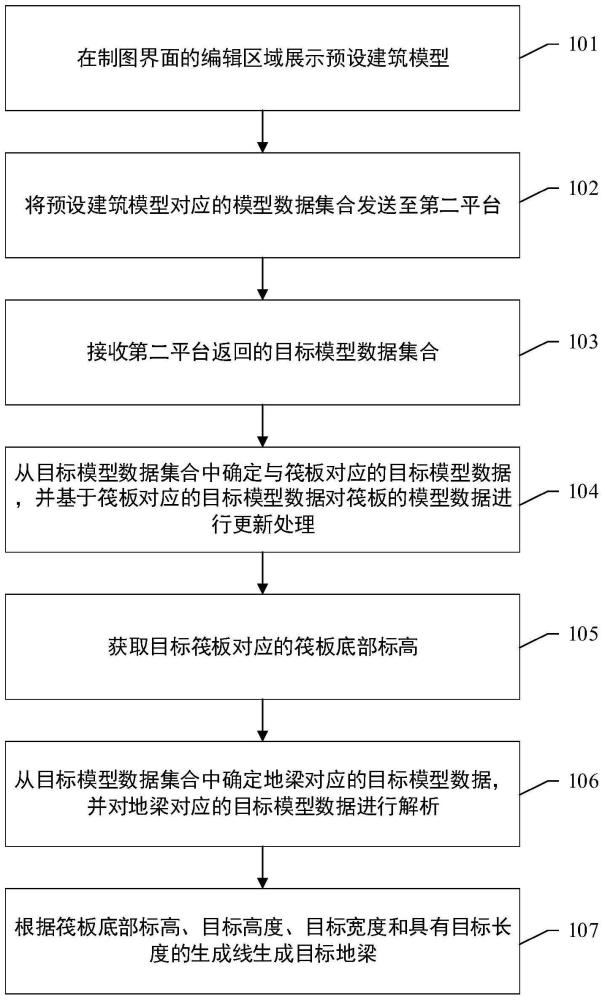

1.一种地梁的生成方法,应用于第一平台,其特征在于,所述方法包括:在制图界面的编辑区域展示预设建筑模型,并将所述预设建筑模型对应的模型数据集合发送至第二平台,以使所述第二平台对所述模型数据集合进行调整,其中,所述预设建筑模型至少包括筏板和地梁;

接收所述第二平台返回的目标模型数据集合,所述目标模型数据集合包括多个目标模型数据,所述目标模型数据基于对所述模型数据集合调整得到;

从所述目标模型数据集合中确定与所述筏板对应的目标模型数据,并基于所述筏板对应的目标模型数据对所述筏板的模型数据进行更新处理,得到目标筏板;

获取所述目标筏板对应的筏板底部标高;

从所述目标模型数据集合中确定所述地梁对应的目标模型数据,并对所述地梁对应的目标模型数据进行解析,得到所述地梁的目标宽度、目标高度和具有目标长度的生成线;

根据所述筏板底部标高、所述目标高度、所述目标宽度和所述具有目标长度的生成线生成目标地梁。

2.根据权利要求1所述的地梁的生成方法,其特征在于,所述根据所述筏板底部标高、所述目标高度、所述目标宽度和所述具有目标长度的生成线生成目标地梁,包括:基于所述筏板底部标高对地梁底部标高进行修改,以将所述地梁底部标高更新为所述筏板底部标高,所述地梁底部标高通过对所述地梁对应的目标模型数据进行解析得到;

基于更新后的地梁底部标高、所述目标高度、所述目标宽度和所述具有目标长度的生成线生成目标地梁。

3.根据权利要求1所述的地梁的生成方法,其特征在于,所述根据所述筏板底部标高、所述目标高度、所述目标宽度和所述具有目标长度的生成线生成目标地梁,包括:基于所述目标高度和所述筏板底部标高更新所述生成线的高度;

根据更新高度后的生成线、所述目标高度、所述目标宽度和所述目标长度生成目标地梁。

4.根据权利要求3所述的地梁的生成方法,其特征在于,所述根据更新高度后的生成线、所述目标高度、所述目标宽度和所述目标长度生成目标地梁,包括:根据所述目标宽度和所述目标长度生成目标围合图形,所述生成线即所述目标围合图形的中心线;

基于所述目标高度对应的数值向所述目标围合图形靠近所述筏板的一侧进行拉伸处理,生成目标地梁。

5.根据权利要求1所述的地梁的生成方法,其特征在于,所述预设建筑模型还包括结构墙集合,还包括:从所述目标模型数据集合中确定与所述结构墙集合中各个结构墙对应的目标模型数据,并基于结构墙对应的目标模型数据对所述结构墙的模型数据进行调整,得到调整后的结构墙集合;

确定所述调整后的结构墙集合中底部标高最小的目标结构墙;

基于所述目标地梁的地梁顶部标高与所述目标结构墙的结构墙底部标高对所述目标结构墙进行调整,得到调整后的目标结构墙。

6.根据权利要求5所述的地梁的生成方法,其特征在于,所述基于所述目标地梁的地梁底部标高与所述目标结构墙的结构墙底部标高对所述目标结构墙进行调整,得到调整后的目标结构墙,包括:判断所述结构墙底部标高是否大于所述地梁顶部标高;

若是,则基于所述地梁顶部标高和所述结构墙底部标高调整所述目标结构墙的高度。

7.根据权利要求6所述的地梁的生成方法,其特征在于,所述基于所述地梁顶部标高和所述结构墙底部标高调整所述目标结构墙的高度,包括:根据所述地梁顶部标高对所述结构墙底部标高进行修改,以使所述结构墙底部标高与所述地梁顶部标高一致,得到修改后的结构墙底部标高;

基于所述修改后的结构墙底部标高和结构墙顶部标高更新所述目标结构墙的高度,并基于更新后的目标结构墙的高度生成所述调整后的目标结构墙。

8.一种地梁的生成装置,其特征在于,应用于第一平台,其特征在于,所述装置包括:展示单元,用于在制图界面的编辑区域展示预设建筑模型;

发送单元,用于将所述预设建筑模型对应的模型数据集合发送至第二平台,以使所述第二平台对所述模型数据集合进行调整,其中,所述预设建筑模型至少包括筏板和地梁;

接收单元,用于接收所述第二平台返回的目标模型数据集合,所述目标模型数据集合包括多个目标模型数据,所述目标模型数据基于所述模型数据集合调整得到;

第一确定单元,用于从所述目标模型数据集合中确定与所述筏板对应的目标模型数据;

处理单元,用于基于所述筏板对应的目标模型数据对所述筏板的模型数据进行更新处理,得到目标筏板;

获取单元,用于获取所述目标筏板对应的筏板底部标高;

第二确定单元,用于从所述目标模型数据集合中确定所述地梁对应的目标模型数据;

解析单元,用于对所述地梁对应的目标模型数据进行解析,得到所述地梁的目标宽度、目标高度和具有目标长度的生成线;

生成单元,用于根据所述筏板底部标高、所述目标高度、所述目标宽度和所述具有目标长度的生成线生成目标地梁。

9.一种计算机设备,包括存储器、处理器及存储在存储器上并在处理器上运行的计算机程序,其特征在于,所述处理器执行所述程序时实现如权利要求1至7中任一项所述的地梁的生成方法的步骤。

10.一种存储介质,其特征在于,其包括指令,当其在计算机上运行时,使得计算机执行如权利要求1至7中任一项所述的地梁的生成方法。
