1.一种电子设备的充电座，其特征在于，包括：

壳体，所述壳体具有放置面，所述放置面适于放置所述电子设备，所述壳体具有充电接口；

支撑部件，所述支撑部件位于所述壳体的外侧，且与所述壳体可转动地设相连以在收纳位置和支撑位置之间切换；

阻尼部件，所述阻尼部件对所述支撑部件和所述壳体的相对转动提供阻尼力；

其中，在所述支撑位置，所述支撑部件与所述壳体之间形成夹角；

所述支撑部件通过所述阻尼部件与所述壳体可转动地相连；

所述阻尼部件包括：

第一转轴，所述第一转轴设在所述支撑部件和所述壳体的其中一个上，所述第一转轴上设有轴孔；

第二转轴，所述第二转轴的一端设在所述支撑部件和所述壳体的另一个上，所述第二转轴的另一端插入所述轴孔内，所述第二转轴相对所述第一转轴可转动；

阻尼件，所述阻尼件设在所述轴孔内且位于所述第一转轴的内周壁和所述第二转轴的外周壁之间，所述阻尼件为所述第一转轴和所述第二转轴的相对转动提供阻尼力所述阻尼部件包括弹片和配合轴，所述弹片弯折设置以限定出配合孔，所述配合轴的一端与所述支撑部件和所述壳体的其中一个相连，所述弹片安装在所述支撑部件和所述壳体的另一个上，所述配合轴的另一端过盈配合在所述配合孔内；

所述配合孔的内周壁设有阻尼凸筋，所述的外周壁上设有多个沿所述第二转轴的周向间隔开的凹槽，位于相邻的两个所述凹槽之间的所述第二转轴的外周壁被构造成为阻尼面，所述阻尼面与所述阻尼凸筋抵接，在所述收纳位置，所述阻尼凸筋位于其中一个所述凹槽内，在所述支撑位置，所述阻尼凸筋位于其余的所述凹槽的其中一个内。

2.根据权利要求1所述的电子设备的充电座，其特征在于，所述壳体的外表面上设有与所述放置面间隔开的容纳槽，在所述收纳位置，所述支撑部件收容于所述容纳槽内。

3.根据权利要求1所述的电子设备的充电座，其特征在于，所述阻尼件包括过盈配合在所述第二转轴的外周壁与所述第一转轴的内周壁之间的弹性密封圈和/或填充在所述第一转轴的外周壁和所述第二转轴的内周壁之间的阻尼脂。

4.根据权利要求1所述的电子设备的充电座，其特征在于，所述支撑部件的沿着所述支撑部件的转动中心线的一端通过所述阻尼部件与所述壳体转动相连，所述支撑部件的沿着所述支撑部件的转动中心线的另一端设置连接轴和连接孔的其中一个，所述壳体上设有所述连接轴和连接孔的另一个，所述连接轴与所述连接孔转动相连且间隔配合。

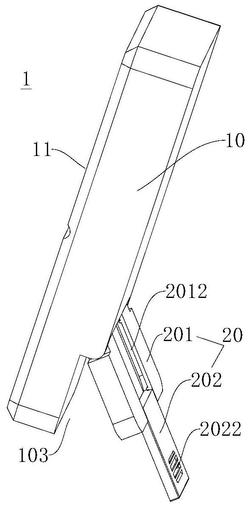

5.根据权利要求1所述的电子设备的充电座，其特征在于，所述支撑部件包括：第一支撑部，所述第一支撑部与所述壳体可转动地相连，所述阻尼部件对所述第一支撑部和所述壳体的相对转动提供阻尼力；

第二支撑部，所述第二支撑部可滑动地设于所述第一支撑部以调整所述支撑部件的长度。

6.根据权利要求5所述的电子设备的充电座，其特征在于，所述第一支撑部上设有收纳槽，所述收纳槽延伸至所述第一支撑部的沿着所述第二支撑部的滑动方向上的一端以形成避让口，在所述收纳位置，所述第二支撑部收纳在所述收纳槽内。

7.根据权利要求6所述的电子设备的充电座，其特征在于，所述收纳槽的相对的槽壁上分别设有滑槽，所述第二支撑部的相对侧壁上分别设有滑块，所述滑块与所述滑槽滑动配合。

8.根据权利要求7所述的电子设备的充电座，其特征在于，所述滑槽的在与所述支撑部件的滑动方向垂直的方向上的一侧侧壁上设有第一限位凸筋和第二限位凸筋，所述第一限位凸筋位于所述第二限位凸筋的远离所述避让口的一侧，在所述收纳位置，所述滑块限位在所述第一限位凸筋和所述滑槽的正对所述避让口的一侧槽壁之间，在所述支撑位置，所述滑块限位在所述第二限位凸筋和所述滑槽的邻近所述避让口的一侧槽壁之间。

9.根据权利要求5所述的电子设备的充电座，其特征在于，所述第二支撑部上设有防滑部。

10.根据权利要求1所述的电子设备的充电座，其特征在于，包括：电路板，所述电路板位于所述壳体内，所述充电接口与所述电路板电连接。

11.根据权利要求10所述的电子设备的充电座，其特征在于，包括：无线充电模块，所述无线充电模块设在所述壳体内且与所述电路板电连接。

12.根据权利要求10所述的电子设备的充电座，其特征在于，包括：电池，所述电池位于所述壳体内，所述电池与所述电路板电连接。

13.根据权利要求12所述的电子设备的充电座，其特征在于，所述电池为多个。

14.根据权利要求1‑13中任一项所述的电子设备的充电座，其特征在于，所述壳体内设有适于与所述电子设备磁吸的磁性件。
