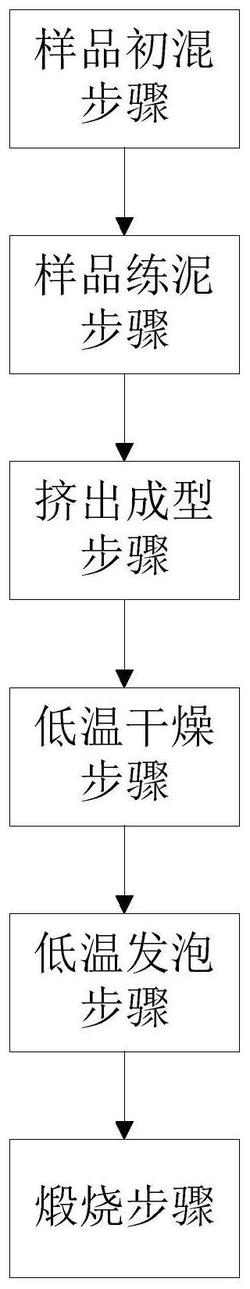

1.一种轻质蜂窝分子筛净化模块的制备方法，其特征在于，包括：样品初混步骤：按以下重量百分比称取各原料：分子筛原粉60%‑80%，粘结剂 25%‑15%，表面活性剂 10%‑3%，发泡剂5%‑2%；将称取的分子筛原粉、粘结剂、发泡剂放入混料机中进行搅拌混料至均匀，其中粘结剂为粘土；

样品练泥步骤：再加入称取的表面活性剂继续搅拌，将搅拌均匀后成泥状的坯料投入炼泥机中进行反复的混合挤出，得到炼好的泥料，泥料温度控制为20〜30 ℃，粗炼反复5次，抽真空，真空度为10〜15 KPa；

挤出成型步骤：将炼好的泥料放入低压真空挤出机中进行成型挤出，得到湿润坯体；

低温干燥步骤：将湿润坯体置于低温干燥的环境下，干燥去除多余水分，将湿润坯体的含水率降低至18%；

低温发泡步骤：将湿润坯体进行低温发泡，温度80‑ 90 ℃，恒温24h后，自然冷却至室温，得到包含自然风干后发泡体的坯料；

煅烧步骤：将坯料进行高温煅烧，使得升温过程中发泡体破裂，形成更多孔隙结构，恒温6h后，自然冷却至室温，得到轻质蜂窝分子筛。

2.如权利要求1所述的轻质蜂窝分子筛净化模块的制备方法，其特征在于，样品初混步骤中搅拌时间为20分钟，温度控制为30℃。

3. 如权利要求1所述的轻质蜂窝分子筛净化模块的制备方法，其特征在于，样品练泥步骤中搅拌捏合20〜30min，温度控制为35 ℃，搅拌转速50r/min。

4. 如权利要求1所述的轻质蜂窝分子筛净化模块的制备方法，其特征在于，挤出成型步骤中，挤出时温度控制为30℃，挤出速率20 mm/s，挤出压力1〜30 MPa。

5. 如权利要求1所述的轻质蜂窝分子筛净化模块的制备方法，其特征在于，低温干燥步骤中，温度控制为30 ± 5℃，湿度保持为75 %〜85 %，风速低于2m/s，避光；控制湿润坯体的失水速率为0.5 % /d，间隔4小时通风一次，每次10〜20min。

6. 如权利要求1所述的轻质蜂窝分子筛净化模块的制备方法，其特征在于，煅烧步骤中，升温速率为3℃/min，由室温升温至550 ℃煅烧，550 ℃恒温6h。

7.如权利要求1所述的轻质蜂窝分子筛净化模块的制备方法，其特征在于，粘土为1250目煅烧高岭土。

8.如权利要求1所述的轻质蜂窝分子筛净化模块的制备方法，其特征在于，发泡剂为羧甲基纤维素钠、大豆粉中的一种或多种。

9.如权利要求1所述的轻质蜂窝分子筛净化模块的制备方法，其特征在于，表面活性剂由水、甘油、聚乙二醇、硅溶胶溶液组成，表面活性剂各组成质量百分比为：水占比70%‑80%，硅溶胶占比10%‑15%、甘油和聚乙二醇共占比5%‑10%。
