专利号: 2020115306744
申请人: 南京智慧阳光科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

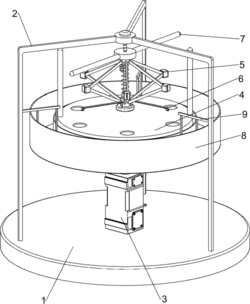

1.一种安瓿瓶批量打开装置,其特征是,包括有:底板(1)和电机(3),底板(1)顶部连接有电机(3);

支撑架(2),底板(1)顶部连接有支撑架(2);

送料组件(4),电机(3)输出轴连接有送料组件(4);

手动下压组件(5),支撑架(2)与送料组件(4)之间设有手动下压组件(5);

开槽组件(6),手动下压组件(5)上连接有开槽组件(6);

送料组件(4)包括有:

第一转轴(41),电机(3)输出轴连接有第一转轴(41);

托盘(42),第一转轴(41)上连接有托盘(42);

装料盘(43),托盘(42)顶部连接有用于放置安瓿瓶的装料盘(43);

手动下压组件(5)包括有:

螺杆(51),支撑架(2)转动式连接有螺杆(51);

上限位套(52),螺杆(51)上滑动式连接有上限位套(52);

上连杆(56),上限位套(52)外侧均匀转动式连接有上连杆(56);

下连杆(57),上连杆(56)末端均转动式连接有下连杆(57);

下限位套(54),螺杆(51)下侧连接有下限位套(54);

限位板(55),下限位套(54)底部连接有限位板(55),限位板(55)与开槽组件(6)连接,下限位套(54)外侧均匀与下连杆(57)末端转动式连接;

推块(58),同侧的上连杆(56)和下连杆(57)之间均转动式连接有推块(58);

弹簧(53),上限位套(52)底部与下限位套(54)顶部之间连接有弹簧(53),弹簧(53)套在螺杆(51)外侧;

还包括有自动下压组件(7),自动下压组件(7)包括有:滑块(71),螺杆(51)上部螺纹式连接有滑块(71);

挡杆(72),滑块(71)外侧两侧均连接有挡杆(72);

拨杆(73),装料盘(43)顶部两侧均连接有拨杆(73),拨杆(73)与挡杆(72)挤压配合。

2.按照权利要求1所述的一种安瓿瓶批量打开装置,其特征是,开槽组件(6)包括有:L形连杆(61),限位板(55)顶部均匀连接有L形连杆(61);

第二转轴(62),L形连杆(61)底部外侧均转动式连接有第二转轴(62);

砂轮(63),第二转轴(62)底部连接有砂轮(63)。

3.按照权利要求2所述的一种安瓿瓶批量打开装置,其特征是,还包括有收集组件(8),收集组件(8)包括有:隔板(81),装料盘(43)外侧连接有隔板(81);

收集框(82),隔板(81)顶部连接有收集框(82);

漏斗(83),隔板(81)底部均匀连接有漏斗(83)。

4.按照权利要求3所述的一种安瓿瓶批量打开装置,其特征是,还包括有碾压组件(9),碾压组件(9)包括有:第一支撑杆(91),支撑架(2)三侧均连接有第一支撑杆(91);

第二支撑杆(92),第一支撑杆(91)底部均连接有第二支撑杆(92);

滚筒(93),第二支撑杆(92)上均转动式连接有滚筒(93),滚筒(93)在隔板(81)上滚动。

5.按照权利要求4所述的一种安瓿瓶批量打开装置,其特征是,挡杆(72)形状为圆柱状。
