专利号: 2020115246391
申请人: 张岩
专利类型:发明专利
专利状态:已下证
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

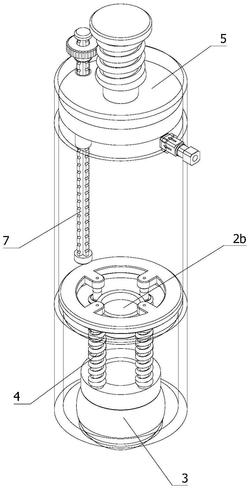

1.一种皮肤科药物涂抹装置,其特征在于,包括有,储药筒(1),储药筒(1)用以盛装药物;

涂药筒(2),涂药筒(2)安装在储药筒(1)底端且顶部进料端与储药筒(1)的出料端连通,涂药筒(2)用以盛装由储药筒(1)送来的药物;

滚珠(3),滚珠(3)安装在涂药筒(2)的出料端处,滚珠(3)的轴线与涂药筒(2)的轴线共线,滚珠(3)用以将涂药筒(2)内的药物涂抹到患者皮肤上;

弹性支撑机构(4),弹性支撑机构(4)安装在涂药筒(2)内且与涂药筒(2)顶端沿涂药筒(2)的轴线方向间隙配合,弹性支撑机构(4)底部包裹在滚珠(3)顶端,弹性支撑机构(4)用以对滚珠(3)提供朝向涂药筒(2)的出料端的弹性支撑力;

挤出机构(5),挤出机构(5)可拆卸地安装在储药筒(1)顶端,挤出机构(5)轴线与储药筒(1)轴线共线,挤出机构(5)用以将储药筒(1)内的药物送入涂药筒(2);

按钮(6),按钮(6)安装在挤出机构(5)的顶端,按钮(6)用以供操作人员控制弹性支撑机构(4)。

2.根据权利要求1所述的一种皮肤科药物涂抹装置,其特征在于,涂药筒(2)底端设有供滚珠(3)底部探出的探出孔(2a),探出孔(2a)直径小于滚珠(3)的直径,探出孔(2a)内壁为与滚珠(3)周壁相契合的弧面结构;涂药筒(2)与储药筒(1)的连通处设有第一单向阀(2b),第一单向阀(2b)工作方向朝向涂药筒(2)内部。

3.根据权利要求1所述的一种皮肤科药物涂抹装置,其特征在于,弹性支撑机构(4)包括有,

抱球环(4a),抱球环(4a)底端设有与滚珠(3)顶端贴合的弧面并与滚珠(3)抵接,抱球环(4a)用以保持滚珠(3)的球心在涂药筒(2)的轴线上;

导柱(4b),抱球环(4a)设有多个且围绕抱球环(4a)轴线均匀分布,导柱(4b)底端与抱球环(4a)顶端垂直固定连接,导柱(4b)顶端与涂药筒(2)顶端沿涂药筒(2)的轴线方向间隙配合,导柱(4b)用以对抱球环(4a)和滚珠(3)的运动方向进行导向;

第一弹簧(4c),第一弹簧(4c)套接在导柱(4b)上并介于抱球环(4a)顶端与涂药筒(2)顶端之间,第一弹簧(4c)用以对抱球环(4a)提供朝向涂药筒(2)的出料方向的弹性支撑。

4.根据权利要求1所述的一种皮肤科药物涂抹装置,其特征在于,挤出机构(5)包括有,端盖(5a),端盖(5a)可拆卸地安装在储药筒(1)顶端,端盖(5a)轴线与储药筒(1)轴线共线,端盖(5a)底端与储药筒(1)顶端连通;

活塞(5b),活塞(5b)可沿端盖(5a)轴线方向运动地设置在端盖(5a)内,活塞(5b)轴线与端盖(5a)轴线共线切周壁与端盖(5a)内壁贴合,活塞(5b)用以将储药筒(1)内的药物送入涂药筒(2);

第二单向阀(5c),第二单向阀(5c)安装在端盖(5a)的侧壁上,第二单向阀(5c)的工作方向朝向端盖(5a)内部,端盖(5a)用以对端盖(5a)内补充空气;

弹性复位机构(5d),弹性复位机构(5d)安装在活塞(5b)顶端且与活塞(5b)轴线共线,弹性复位机构(5d)与端盖(5a)的顶端间隙配合,弹性复位机构(5d)的顶端与按钮(6)固定连接,弹性复位机构(5d)用以使按钮(6)复位。

5.根据权利要求4所述的一种皮肤科药物涂抹装置,其特征在于,弹性复位机构(5d)包括有,

压杆(5d1),压杆(5d1)底端与活塞(5b)顶端固定连接,压杆(5d1)轴线与活塞(5b)轴线共线,压杆(5d1)用以控制活塞(5b)在储药筒(1)内的运动;

第二弹簧(5d2),第二弹簧(5d2)套接在压杆(5d1)上并介于端盖(5a)顶端与按钮(6)底端之间,第二弹簧(5d2)用以为按钮(6)提供向上复位的力。

6.根据权利要求4所述的一种皮肤科药物涂抹装置,其特征在于,还包括有行程调节机构(7),行程调节机构(7)包括有,限位环(7a),限位环(7a)位于涂药筒(2)内且轴线与涂药筒(2)轴线共线,限位环(7a)底端与弹性支撑机构(4)顶端固定连接;

旋转驱动机构(7b),旋转驱动机构(7b)设置在端盖(5a)顶端,旋转驱动机构(7b)的旋转轴与端盖(5a)的轴线平行;

开槽螺杆(7c),开槽螺杆(7c)与端盖(5a)顶端螺纹链接,开槽螺杆(7c)轴线与端盖(5a)的轴线平行,开槽螺杆(7c)上围绕轴线开设有贯通两端的贯通槽,开槽螺杆(7c)与旋转驱动机构(7b)的输出端连接;

抵接头(7d),抵接头(7d)安装在开槽螺杆(7c)的底端,抵接头(7d)用以配合限位环(7a)对弹性支撑机构(4)的运动行程进行调节。

7.根据权利要求6所述的一种皮肤科药物涂抹装置,其特征在于,行程调节机构(7)还设有导套(7e),导套(7e)顶端与端盖(5a)固定连接,导套(7e)套设在开槽螺杆(7c)上,导套(7e)外壁与活塞(5b)沿轴线方向间隙配合。

8.根据权利要求6所述的一种皮肤科药物涂抹装置,其特征在于,开槽螺杆(7c)顶端设有限位块(7f)。

9.根据权利要求6所述的一种皮肤科药物涂抹装置,其特征在于,旋转驱动机构(7b)包括有,

旋转座(7b1),旋转座(7b1)安装在端盖(5a)的顶端,旋转座(7b1)轴线平行于端盖(5a)的轴线;

转动导向套(7b2),转动导向套(7b2)可旋转地安装在旋转座(7b1)上,转动导向套(7b2)轴线与旋转座(7b1)的轴线共线,转动导向套(7b2)与开槽螺杆(7c)沿轴向间隙配合;

旋钮(7b3),旋钮(7b3)安装在转动导向套(7b2)的顶端,旋钮(7b3)底部与转动导向套(7b2)固定连接,旋钮(7b3)用以驱动转动导向套(7b2)旋转。

10.根据权利要求1‑9任意一项所述的一种皮肤科药物涂抹装置的使用方法,其特征在于,包括有以下步骤:

S1、拧开挤出机构(5),使储药筒(1)的顶端开启,将药物填满储药筒(1)和涂药筒(2);

S2、通过旋转旋钮(7b3)调节抵接头(7d)底端的高度,从而限制滚珠(3)收缩的最大行程;

S3、握持储药筒(1)或涂药筒(2)将涂药筒(2)底部的滚珠(3)抵压在患者皮肤表面然后进行涂抹;

S4、当储药筒(1)和涂药筒(2)内药物不足时,操作人员重新拧开挤出机构(5)进行药物补充。
