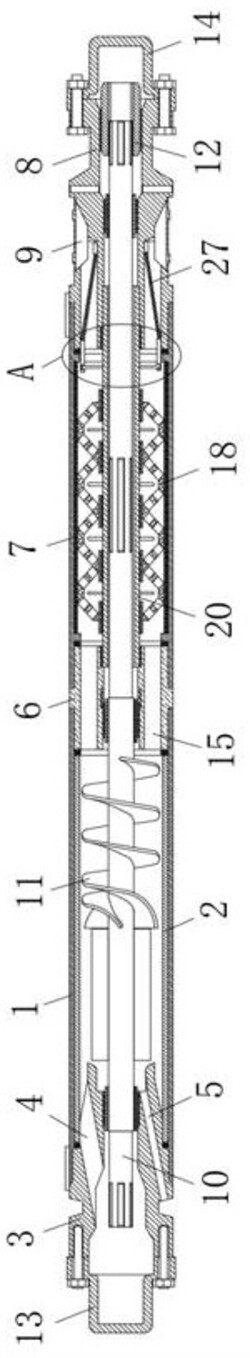

1.潜油电泵防垢缓蚀装置,包括壳体(1),其特征在于,所述壳体(1)的两端分别螺纹连接有上接头(3)和中间接头(6),上接头(3)和中间接头(6)之间设有位于壳体(1)内部的衬筒(2),上接头(3)上分别设有与衬筒(2)相连通的输油通道(4)和排气通道(5),中间接头(6)为空心管状结构,中间接头(6)的另一端螺纹连接有外管(7),外管(7)内设有防垢缓蚀组件,外管(7)的另一端螺纹连接有下接头(8),下接头(8)上对称设有两个分别与外管(7)相连通的进油通道(9),两个进油通道(9)内对称设有两组过滤组件,上接头(3)、衬筒(2)、中间接头(6)、外管(7)和下接头(8)的内部贯穿设有同一个轴(10),且轴(10)的两侧分别与上接头(3)和下接头(8)的内壁密封转动连接,轴(10)的一侧与中间接头(6)的内壁密封转动连接,轴(10)位于衬筒(2)内部的一侧固定套设有诱导分离轮(11),轴(10)位于下接头(8)内部的一侧套设有花键套(12),且花键套(12)的外壁与下接头(8)的内壁密封转动连接,轴(10)位于外管(7)内部的一侧套设有护轴管(20),护轴管(20)的两侧外壁分别与中间接头(6)的内壁和下接头(8)的内壁密封转动连接,且护轴管(20)与防垢缓蚀组件相连接并分别与两组过滤组件相配合,上接头(3)与下接头(8)相互远离的一端分别通过螺栓连接有上运输帽(13)和下运输帽(14),外管(7)分别与中间接头(6)和下接头(8)的连接处均设有第二密封垫圈(17),壳体(1)分别与中间接头(6)和上接头(3)的连接处均设有第一密封垫圈(31)。
2.根据权利要求1所述的潜油电泵防垢缓蚀装置,其特征在于,所述中间接头(6)靠近壳体(1)的一侧呈环形等距设有四个流体通道(15),且四个流体通道(15)的横截面均呈弧形的椭圆设置。
3.根据权利要求1所述的潜油电泵防垢缓蚀装置,其特征在于,所述防垢缓蚀组件包括涂抹在外管(7)内壁上的铜锌合金防垢缓蚀合金涂层(16)和固定连接在外管(7)内壁上的多个铜锌合金防垢缓蚀合金片(18)。
4.根据权利要求3所述的潜油电泵防垢缓蚀装置,其特征在于,多个所述铜锌合金防垢缓蚀合金片(18)均呈环形的圆台设置,且多个铜锌合金防垢缓蚀合金片(18)呈正反交替的相互固定连接。
5.根据权利要求3所述的潜油电泵防垢缓蚀装置,其特征在于,多个所述铜锌合金防垢缓蚀合金片(18)的表面均呈环形均匀开设有多个流通孔(23),且多个流通孔(23)的轴线均垂直于对应铜锌合金防垢缓蚀合金片(18)的表面。
6.根据权利要求3所述的潜油电泵防垢缓蚀装置,其特征在于,多个所述铜锌合金防垢缓蚀合金片(18)靠近中间接头(6)的一侧均贯穿固定连接有套管(19),相邻的两个铜锌合金防垢缓蚀合金片(18)与同一个套管(19)贯穿固定连接,且多个套管(19)分别密封转动套设在护轴管(20)的外壁上。
7.根据权利要求1所述的潜油电泵防垢缓蚀装置,其特征在于,所述护轴管(20)的内壁设有内花键(21),轴(10)位于护轴管(20)内的一侧设有与内花键(21)相配合的外花键(22)。
8.根据权利要求1所述的潜油电泵防垢缓蚀装置,其特征在于,所述护轴管(20)的外壁位于两个套管(19)之间的一侧均对称设有两个搅拌叶(24)。
9.根据权利要求1所述的潜油电泵防垢缓蚀装置,其特征在于,两组所述过滤组件包括分别密封滑动连接在两个进油通道(9)相互靠近的一侧内壁上的第一滑块(25)和分别密封滑动连接在两个进油通道(9)相互远离的一侧内壁上的第二滑块(26),两个第一滑块(25)均位于靠近对应进油通道(9)的入口处,两个第二滑块(26)均靠近进油通道(9)的出口处,位于同一进油通道(9)内的第一滑块(25)和第二滑块(26)相互靠近的一侧固定连接有同一个滤网(27),且两个第二滑块(26)的一侧均延伸至外管(7)内。
10.根据权利要求9所述的潜油电泵防垢缓蚀装置,其特征在于,两个所述第二滑块(26)位于外管(7)内相互靠近的一侧对称设有两个缺口(28),护轴管(20)的外壁靠近下接头(8)的一侧对称设有两个支杆(29),两个支杆(29)相互远离的一端呈斜对称设有两个弧形凸起(30),且两个弧形凸起(30)分别与两个缺口(28)的两侧内壁活动接触配合。
