专利号: 2020115040064
申请人: 德清县杰创机械有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

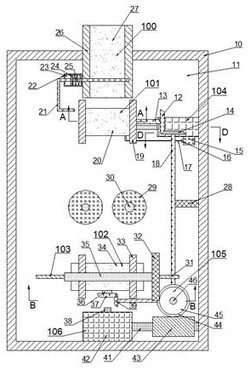

1. 一种自动除锈的高效钢筋折弯装置,其特征在于:包括总成箱以及设置于所述总成箱总成箱上侧的进料机构,所述总成箱中设有工作腔,所述工作腔中设有前夹机构、后夹机构、扭转机构、推动机构、控制机构以及动力机构;所述前夹机构包括位于所述工作腔后壁上的前夹底座,所述前夹底座内设有底座腔,所述前壁上设有滑槽,所述滑槽前侧设有左右对称的两个前夹板,所述前夹板的后侧设有延伸至所述底座腔内的滑杆,所述滑杆可在所述滑槽内滑动,所述滑杆一端旋转设有连接杆,所述底座腔后壁上固定设有滑动箱,所述滑动箱内设有滑动腔,所述滑动箱前侧固定设有底杆,所述底杆一端设有旋转块,所述旋转块与两根所述连接杆旋转连接,所述连接杆一端旋转设有延伸至所述滑动腔内的滑动螺纹板,所述滑动螺纹板上螺纹连接有一根前夹被动轴,所述前夹被动轴一端延伸至所述前夹底座的右侧设有前夹被动轮,当所述前夹被动轮带动所述滑动螺纹板旋转时两根所述前夹板即可夹紧;所述后夹机构包括位于所述工作腔后壁左右对称的两根底座支撑柱,所述底座支撑柱上固定设有底座,所述底座上设有放置座,所述 放置座上放置有后夹箱,所述后夹箱内设有后夹滑槽,所述后夹滑槽内滑动设有左右对称的两个后夹板,两个所述后夹板之间通过后夹螺纹轴螺纹连接,所述后夹螺纹轴右端设有后夹被动轮,所述后夹被动轮旋转时所述后夹板即可夹紧内侧的钢筋;所述扭转机构包括滑动连接于所述底座内的扭转框架,所述扭转框架两端内侧固定连接所述后夹箱的两侧,所述扭转框架外圈设有齿轮结构,所述底座一侧旋转设有后夹螺纹轴,所述扭转轴一端设有扭转轮,所述扭转轮上侧与所述扭转框架外圈结构啮合,所述扭转轴下端设有扭转被动轮,所述扭转被动轮旋转时即可带动所述后夹机构整体进行旋转,从而使钢筋能够扭转;所述推动机构包括位于所述工作腔右壁上的压气箱,所述压气箱内设有压气腔,所述压气腔内壁上旋转设有压气轴,所述压气轴上设有凸轮,所述凸轮上设有滑动连接于所述压气箱内壁的压气腔,所述压气箱内壁上固定设有盖板,所述盖板与所述压气箱内壁上通过隔绝板连接,所述隔绝板隔开了所述盖板与所述压气箱内壁形成的空间,所述压气箱左壁上设有进气管,所述压气箱左壁上还设有出气管,所述盖板上位于所述出气管及所述进气管右侧的对应位置分别设有上下对称的两个气孔,所述出气管右侧位于所述盖板左壁上设有出气盖板,所述进气管右侧位于所述盖板右壁上设有进气盖板,所述出气管左侧连接有推动箱,所述推动箱内设有推动腔,所述推动腔内滑动设有推动滑芯,所述推动滑芯左侧设有一端延伸至所述推动箱左侧的推动杆,当所述推动杆向左推动时即可将装置中的钢筋折弯,所述压气箱下侧固定设有推动电机,所述推动电机与所述压气轴动力连接,所述推动电机上设有推动控制块,所述推动控制块上侧设有触发线,所述触发线一端延伸至所述蜗杆轴内与右侧所述滑动螺纹板相连,所述推动腔右壁上设有电磁阀。

2.根据权利要求 1所述的一种自动除锈的高效钢筋折弯装置,其特征在于:所述进料机构包括位于所述工作腔上壁的进料传送带,所述进料传送带两侧设有挡料板,所述挡料板左侧固定设有弹力箱,所述弹力箱内设有弹力腔,所述弹力腔内滑动设有弹芯,所述弹芯右侧通过弹力弹簧连接所述弹力腔的右壁,所述弹芯左右连接有隔绝杆,所述隔绝杆一端延伸至所述进料传送带上侧用于挡住钢筋的进入,所述进料传送带另一端位于所述前夹板的左侧,当所述前夹板打开时所述隔绝杆即可打开所述进料传送带,使得新的钢筋能够进入装置中。

3.根据权利要求 1所述的一种自动除锈的高效钢筋折弯装置,其特征在于:所述动力机构包括位于所述工作腔底壁上的动力电机,所述动力电机上侧设有触发块,当所述钢筋不断进入直到接触所述触发块时,装置整体启动,所述动力电机右侧通过蜗杆轴动力连接有蜗杆轴,所述蜗杆轴上侧连接有涡轮,所述涡轮位于涡轮轴上,所述涡轮轴前端设有后夹主动轮,所述后夹主动轮与所述后夹被动轮啮合为其提供动力,所述涡轮轴后端连接有涡轴底轮,所述涡轴底轮左侧啮合有被动轮,所述被动轮左侧通过被动定块及连接轴连接有扭转主动轮,所述扭转主动轮上侧与所述扭转被动轮啮合动力连接,所述涡轴底轮后侧还啮合有动力轴轮,所述动力轴轮上侧设有动力轴,所述动力轴右侧通过支撑杆连接与所述工作腔右壁上,所述动力轴上端设有前夹主动轮,所述前夹主动轮左侧与所述前夹被动轮啮合。

4.根据权利要求 1所述的一种自动除锈的高效钢筋折弯装置,其特征在于:所述控制机构包括位于所述涡轮轴前端的涡轮轴槽,所述涡轮轴槽内滑动设有涡轮轴键,所述涡轮轴键后侧通过弹簧弹性连接于所述涡轮轴槽后壁上,当所述后夹板已经夹紧钢筋时,所述后夹主动轮收到阻力增大,所述涡轮轴键与所述涡轮轴槽脱离动力连接,使得后夹主动轮停止旋转,所述动力轴下端设有动力轴槽,所述动力轴槽内滑动设有动力轴键,所述动力轴键上侧通过弹簧弹性连接于所述动力轴槽的上壁,所述动力轴键上侧连接有压动块,所述连接轴内设有连接轴槽,所述连接轴槽内滑动设有连接轴键,所述连接轴槽左侧通过轴槽弹簧弹性连接所述连接轴槽的左壁,所述压动块一端延伸至所述连接轴槽内,当所述压动块下降时所述连接轴键即可与所述被动定块完成连接,实现动力传输,所述压动块上升时所述连接轴与所述被动定块动力脱离。

5.根据权利要求 1所述的一种自动除锈的高效钢筋折弯装置,其特征在于:所述工作腔后壁上设有左右对称的两根滚轮轴,所述滚轮轴上设有可旋转的滚轮,当折弯和扭转都完成时,前后夹具稍松时,右侧所述滚轮顺时针旋转即可将处理完成的钢筋推出工作区域。
