专利号: 2020114965960
申请人: 北京峦海阜程科技发展有限责任公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-31
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

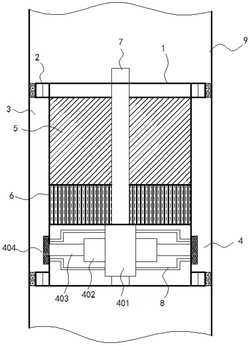

1.海上油田管道用解堵装置,其特征在于,包括:能够沿管道移动的主体,所述主体两端外壁设置有环状的允许张缩的凸出部,凸出部向外扩张时紧贴管道内壁,将主体外壁与管道内壁之间围成封闭空间,凸出部向内收缩后不抵触管道内壁;

流量计量部,其抽取封闭空间内流体并计算流量,如果流量小于设定流量阈值,则判断封闭空间所覆盖的部位堵塞,需要解堵;

解堵剂注入部,其向封闭空间注入解堵剂;

空化发生部,其至少促使封闭空间产生空化效应;

所述凸出部具体包括:

平行且同心设置的两块环形板,两块环形板之间形成环形容纳槽;环形板的直径小于管道的直径;

环状囊体,其套设在所述环形容纳槽内,环状囊体膨胀时填充环形板与管道内壁之间的间隙;

泵体,其向环状囊体内泵入流体以促使环状囊体膨胀。

2.如权利要求1所述的海上油田管道用解堵装置,其特征在于,所述流量计量部包括设置在主体内部的流量泵,流量泵连通至封闭空间,流量泵抽吸封闭空间内的流体并计算单位时间内的流量。

3.如权利要求1所述的海上油田管道用解堵装置,其特征在于,所述空化发生部包括设置在主体内的空化器,空化器为超声波空化器或射流空化器或两者的组合,空化器朝向封闭空间和封闭空间所对应的部位。

4.如权利要求1所述的海上油田管道用解堵装置,其特征在于,所述解堵剂注入部包括注入泵,注入泵连通至封闭空间。

5.如权利要求1所述的海上油田管道用解堵装置,其特征在于,还包括微波发生部,微波发生部设置在主体内,并朝向封闭空间和封闭空间所对应部位发生微波。

6.如权利要求1所述的海上油田管道用解堵装置,其特征在于,还包括气体补充部,气体补充部向封闭空间注入气体以提高空化效应。

7.如权利要求1所述的海上油田管道用解堵装置,其特征在于,所述主体包括:位于主体外壁的轮体,轮体通过伸缩杆支撑以贴紧或远离管道内壁,轮体至少设置3个,并在不同方位支撑主体;

驱动部,其设置在主体内并驱动轮体以使得主体移动。

8.利用权利要求1所述的海上油田管道用解堵装置进行解堵的方法,其特征在于,包括:步骤一、操控主体沿管道移动至堵塞部位所对应的深度附近;

步骤二、控制凸出部扩张使得主体与管道之间形成封闭空间;

步骤三、控制流量计量部抽取封闭空间内的流体,并计算流量,如果流量小于设定流量阈值,则判断封闭空间所覆盖的部位堵塞,需要解堵;

步骤四、停止流量计量部抽取流体,并控制解堵剂注入部向封闭空间注入解堵剂;

步骤五、控制空化发生部作业。

9.如权利要求8所述的方法,其特征在于,在空化发生部作业时,向封闭空间注入气体以提高空化效应;

在空化发生部作业之前,先利用微波发生部发射微波作用于封闭空间和所对应的部位;

空化发生部作业时或作业后,控制流量计量部间隙性抽取封闭空间的流体,并注入解堵剂作为补充。
