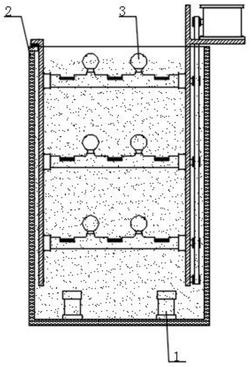

1.电子材料表面电镀处理设备，包括电镀池（2）和镀层金属（1），其特征在于：所述电镀池（2）内在位于底侧端面处对称设置有镀层金属（1），镀层金属（1）与电源正极相连接，所述镀层金属（1）上方设置有挂架（3），挂架（3）挂接至电镀池（2）处，挂架（3）与电源负极相连接；

所述挂架（3）包括承载组件（33），所述电镀池（2）内以竖向分布状等分设置有承载组件（33），承载组件（33）的一侧在位于电镀池（2）侧壁处挂接有接电组件（34）；所述承载组件（33）插接固定至接电组件（34）处，所述承载组件（33）的另一侧在位于电镀池（2）侧壁处挂接有固定框架（32）；所述承载组件（33）贯穿外伸至固定框架（32）处，所述固定框架（32）一侧设置有驱动组件（31），所述驱动组件（31）传动连接至承载组件（33）处；

所述承载组件（33）包括轴杆（331）、插管（332）、莱洛三角杆（333）、挂槽（334）和喷吹结构（335），所述接电组件（34）和固定框架（32）之间横向设置有插管（332），插管（332）顶沿处等分贯穿设置有挂槽（334）；所述插管（332）内套有莱洛三角杆（333），莱洛三角杆（333）的一端连接有轴杆（331），轴杆（331）与驱动组件（31）呈传动连接状；所述挂槽（334）之间在位于插管（332）顶沿处设置有喷吹结构（335），喷吹结构（335）贯穿插接至插管（332）顶沿处设置的插座内；

所述接电组件（34）包括接电块（341）、套管（342）、触头（343）和对接架（344），所述电镀池（2）侧壁处挂接有对接架（344），对接架（344）为L型杆体，对接架（344）处短杆和长杆相接处在位于短杆底沿连接有接电块（341），接电块（341）嵌入至电镀池（2）端口处设置有接电槽内；所述长杆表面以等分固定有套管（342），套管（342）内套接有触头（343），触头（343）同接电块（341）为连接状；所述触头（343）插入承载组件（33）内。

2.根据权利要求1所述的电子材料表面电镀处理设备，其特征在于：所述喷吹结构（335）包括螺纹管（3351）、球囊（3352）和孔位（3353），所述挂槽（334）之间在位于插管（332）上方设置有球囊（3352），球囊（3352）底端连接有螺纹管（3351），球囊（3352）的顶侧贯穿设置有孔位（3353）。

3.根据权利要求2所述的电子材料表面电镀处理设备，其特征在于：所述球囊（3352）至螺纹管（3351）为贯通状，所述螺纹管（3351）至插管（332）内呈贯通状。

4.根据权利要求1所述的电子材料表面电镀处理设备，其特征在于：所述驱动组件（31）包括电机（311）、驱动齿轮（312）、段落齿条（313）、同步带（314）、从动齿轮（315）和段落齿轮（316），所述轴杆（331）相对于固定框架（32）为外伸状，所述固定框架（32）的一侧设置有段落齿轮（316），段落齿轮（316）套接固定至轴杆（331）处；所述段落齿轮（316）下方在位于固定框架（32）处设置有从动齿轮（315），从动齿轮（315）转动连接至固定框架（32）侧壁处；所述固定框架（32）夹角处固定有电机（311），电机（311）的一侧设置有驱动齿轮（312），驱动齿轮（312）套接固定至电机（311）处设置的传动轴处；所述驱动齿轮（312）、段落齿轮（316）和从动齿轮（315）的外侧设置有同步带（314），同步带（314）内壁处等分设置有段落齿条（313），段落齿条（313）同驱动齿轮（312）、段落齿轮（316）和从动齿轮（315）呈啮合连接状。

5.根据权利要求4所述的电子材料表面电镀处理设备，其特征在于：所述驱动齿轮（312）和从动齿轮（315）相对于同步带（314）呈对称状，所述段落齿轮（316）置于同步带（314）所围绕的区域内，所述段落齿轮（316）滚动面处一半为光壁状，另一半为齿条状；所述段落齿轮（316）滚动面处光壁相对于段落齿条（313）呈间隙状，所述段落齿轮（316）滚动面处齿条相对于段落齿条（313）为啮合连接状。

6.根据权利要求1所述的电子材料表面电镀处理设备的电镀处理方法，其特征在于：所述电子材料表面电镀处理设备的电镀处理方法如下：

1）将承载组件插接固定至固定框架处，使得承载组件外伸结构能够与驱动组件相连接；

2）且在驱动组件与承载组件呈传动连接状时，通过将待镀工件放置于承载组件处，来对待镀工件进行挂接，且在挂接后将接电组件安装至承载组件的另一端，使得固定框架、承载组件和接电组件组合的整体能够对待镀工件进行挂接后接电处理；

3）且在驱动组件将动能传递至承载组件处，进而通过承载组件对待镀工件进行逆时针和顺时针的交替旋转，使得承载组件可在接电基础中，频繁交替与待镀工件的接触位置，且在频繁交替中，基于交替间隙，对未接触位置进行电镀处理。
