专利号: 2020114619455
申请人: OPPO广东移动通信有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

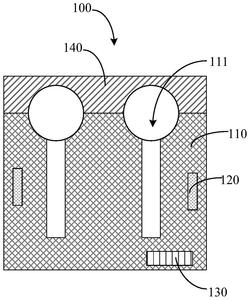

1.一种耳机盒,其特征在于,所述耳机盒包括:盒体,所述盒体上设置有用于收纳耳机的容置部;

磁控单元,所述磁控单元设于所述盒体,所述磁控单元能够响应磁场而导通,并产生触发信号;

处理单元,所述处理单元和所述磁控单元连接,所述处理单元在接收所述触发信号时确定耳机入盒。

2.如权利要求1所述的耳机盒,其特征在于,所述容置部包括设置于所述盒体的第一容置部和第二容置部,所述第一容置部的侧壁上设置有一磁控单元,所述第二容置部的侧壁上设置有一磁控单元。

3.如权利要求2所述的耳机盒,其特征在于,所述耳机盒还包括:磁屏蔽层,所述磁屏蔽层设于所述第一容置部和所述第二容置部之间。

4.如权利要求1所述的耳机盒,其特征在于,所述磁控单元包括:第一电源;

磁敏开关,所述磁敏开关的一端连接所述第一电源,所述磁敏开关的另一端连接所述处理单元,当所述磁敏开关处于磁场内时,所述磁敏开关导通,所述第一电源向所述处理单元输出触发信号。

5.如权利要求4所述的耳机盒,其特征在于,所述磁敏开关包括:第一可磁化弹片;

第二可磁化弹片,所述第二可磁化弹片和所述第一可磁化弹片相对设置,所述第一可磁化弹片和所述第二可磁化弹片常开,当所述磁敏开关处于磁场时,所述第一可磁化弹片和所述第二可磁化弹片闭合;

所述盒体上设置有容置腔,所述第一可磁化弹片和所述第二可磁化弹片设置于所述容置腔。

6.如权利要求5所述的耳机盒,其特征在于,所述容置腔为密封腔体,所述容置腔内填充有惰性气体或者所述容置腔为真空容置腔。

7.如权利要求1所述的耳机盒,其特征在于,所述耳机盒还包括:供电单元,所述供电单元包括第二电源和充电电路,所述充电电路分别连接第二电源和所述处理单元,所述充电电路用于在所述处理单元确定耳机入盒后向耳机充电。

8.如权利要求7所述的耳机盒,其特征在于,所述第二电源和所述处理单元设于所述盒体远离所述容置部开口的一侧,所述盒体上设置有第一走线孔和第二走线孔,所述第一走线孔从所述磁控单元延伸至所述第二电源,所述第二走线孔从所述磁控单元延伸至所述处理单元。

9.一种耳机,其特征在于,所述耳机用于权利要求1‑8任一所述的耳机盒,所述耳机包括:

耳机主体;

磁性件,所述磁性件设于所述耳机主体,所述耳机能够收纳至盒体的容置部,所述耳机收纳于所述容置部时,所述磁性件的磁场触发磁控单元。

10.如权利要求9所述的耳机,其特征在于,所述耳机主体包括:耳塞;

机体,所述机体和所述耳塞连接,所述机体具有中空的腔体,所述磁性件为柔性磁铁,所述柔性磁体贴合于所述腔体的内壁。

11.一种耳机盒组件,其特征在于,所述耳机盒组件包括:耳机盒,所述耳机盒包括盒体、磁控单元和处理单元,所述盒体上设置有用于收纳耳机的容置部,所述磁控单元设于所述容置部的一侧,所述磁控单元能够响应磁场而导通,并产生触发信号,所述处理单元和所述磁控单元连接,所述处理单元在接收所述触发信号时确定耳机入盒;

耳机,所述耳机包括耳机主体和磁性件,所述磁性件设于所述耳机主体,所述耳机能够收纳至盒体的容置部,所述耳机收纳于所述容置部时,所述磁性件的磁场触发磁控单元。
