专利号: 2020114365976
申请人: 魏爽
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

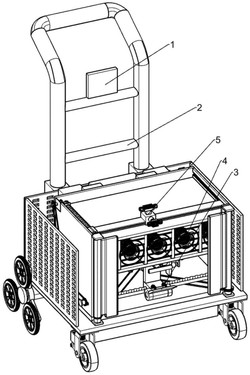

1.一种多功能楼梯小广告清理装置,包括有控制屏,其特征是:还包括移动机构、刮除机构、加热机构和除锈补漆机构;控制屏与移动机构相连接;移动机构与刮除机构相连接;

刮除机构与加热机构相连接;刮除机构与除锈补漆机构相连接。

2.按照权利要求1所述的一种多功能楼梯小广告清理装置,其特征是:移动机构包括有扶手支架、三角形车轮、万向轮、底板、外壳挡板、第一支架、第一电机、第一传动杆、第一传动轮、第二传动轮、第二传动杆、第一圆形齿轮、第一齿条、第二圆形齿轮、第二齿条、第一滑块、第二滑块、第三滑块和第四滑块;扶手支架与控制屏相连接;扶手支架与三角形车轮进行固定连接;扶手支架与底板进行焊接;扶手支架与外壳挡板进行焊接;万向轮与底板进行螺栓连接;底板与外壳挡板进行焊接;底板与第一支架进行焊接;第一支架与第一电机进行螺栓连接;第一电机与加热机构进行电连接;第一支架与第二传动杆进行转动连接;第一支架与第一滑块进行滑动连接;第一支架与第二滑块进行滑动连接;第一支架与第三滑块进行滑动连接;第一支架与第四滑块进行滑动连接;第一电机与第一传动杆进行固定连接;第一传动杆与第一传动轮进行固定连接;第一传动轮通过皮带与第二传动轮进行传动连接;

第二传动轮与第二传动杆进行固定连接;第二传动杆与第一圆形齿轮进行固定连接;第二传动杆与第二圆形齿轮进行固定连接;第一圆形齿轮与第一齿条相啮合;第一齿条与第一滑块进行焊接;第二圆形齿轮与第二齿条相啮合;第二齿条与第二滑块进行焊接;第一滑块与刮除机构进行焊接;第二滑块与刮除机构进行焊接;第三滑块与刮除机构进行焊接;第四滑块与刮除机构进行焊接。

3.按照权利要求2所述的一种多功能楼梯小广告清理装置,其特征是:刮除机构包括有支撑架、第三传动轮、第四传动轮、第三传动杆、第一锥齿轮、第二锥齿轮、第五传动轮、第六传动轮、第一滑动杆、第三锥齿轮、第四锥齿轮、第五锥齿轮、第一电动推杆、第二支架、第四传动杆、第七传动轮、第八传动轮、第一丝杆、第五滑块、第二电动推杆、弧形直杆、第三电动推杆、第四电动推杆、硅片刀、第九传动轮、第十传动轮、第二滑动杆、第六锥齿轮、第七锥齿轮、第五电动推杆、第三支架、第八锥齿轮、第五传动杆、第十一传动轮、第十二传动轮、第六传动杆、第一滑槽块、第六电动推杆、第六滑块、第十三传动轮、第十四传动轮、第三滑动杆、第九锥齿轮、第十锥齿轮、第七电动推杆、第四支架、第十一锥齿轮、第七传动杆、第十五传动轮、第十六传动轮、第八传动杆、第二滑槽块、第八电动推杆、第七滑块、第九传动杆、第一套杆、第二套杆、第三套杆和光杆;支撑架与第一滑块进行焊接;支撑架与第二滑块进行焊接;支撑架与第三滑块进行焊接;支撑架与第四滑块进行焊接;支撑架与加热机构相连接;

支撑架与除锈补漆机构相连接;支撑架与第三传动杆进行转动连接;第三传动杆与第四传动轮进行固定连接;第四传动轮通过皮带与第三传动轮进行传动连接;第三传动轮与加热机构进行固定连接;第三传动杆与第一锥齿轮进行固定连接;第一锥齿轮与第二锥齿轮相啮合;第二锥齿轮与第九传动杆进行固定连接;第九传动杆与支撑架进行转动连接;第九传动杆与第五传动轮进行固定连接;第五传动轮通过皮带与第六传动轮进行传动连接;第六传动轮与第一套杆进行固定连接;第一套杆与支撑架进行转动连接;第一滑动杆与第三锥齿轮进行固定连接;第一滑动杆与第五锥齿轮进行固定连接;第一滑动杆与第二支架进行转动连接;第一滑动杆与第一套杆进行滑动连接;第二支架与第一电动推杆进行固定连接;

支撑架与第一电动推杆进行固定连接;第三锥齿轮的侧面设置有第四锥齿轮;当第三锥齿轮与第四锥齿轮啮合时,第四锥齿轮转动,此时第五锥齿轮不与第四锥齿轮啮合,第五锥齿轮空转;当第五锥齿轮与第四锥齿轮啮合时,第四锥齿轮转动,此时第三锥齿轮不与第四锥齿轮啮合,第三锥齿轮空转;当第三锥齿轮和第五锥齿轮都不与第四锥齿轮啮合时,第四锥齿轮不会转动,此时第三锥齿轮和第五锥齿轮进行空转;第四锥齿轮与第四传动杆进行固定连接;第四传动杆与支撑架进行转动连接;第四传动杆与除锈补漆机构进行固定连接;第四传动杆与第七传动轮进行固定连接;第七传动轮通过皮带与第八传动轮进行传动连接;

第八传动轮与第一丝杆进行固定连接;第一丝杆与支撑架进行转动连接;第一丝杆与第五滑块进行旋接;第五滑块与第二电动推杆进行固定连接;第二电动推杆与弧形直杆进行固定连接;第五滑块与第三电动推杆进行固定连接;第五滑块与第四电动推杆进行固定连接;

第五滑块与硅片刀进行转动连接;第三电动推杆与硅片刀进行固定连接;第四电动推杆与硅片刀进行固定连接;第三传动轮的侧面设置有第九传动轮;第九传动轮与加热机构进行固定连接;第九传动轮通过皮带与第十传动轮进行传动连接;第十传动轮与第二套杆进行固定连接;第二滑动杆与第六锥齿轮进行固定连接;第二滑动杆与第七锥齿轮进行固定连接;第二套杆与支撑架进行转动连接;第二滑动杆与第三支架进行转动连接;第二滑动杆与第二套杆进行滑动连接;第三支架与第五电动推杆进行固定连接;第五电动推杆与支撑架进行固定连接;第六锥齿轮的下方设置有第八锥齿轮;当第六锥齿轮与第八锥齿轮啮合时,第八锥齿轮转动,此时第七锥齿轮不与第八锥齿轮啮合,第七锥齿轮空转;当第七锥齿轮与第八锥齿轮啮合时,第八锥齿轮转动,此时第六锥齿轮不与第八锥齿轮啮合,第六锥齿轮空转;当第六锥齿轮和第七锥齿轮都不与第八锥齿轮啮合时,第八锥齿轮不会转动,此时第六锥齿轮和第七锥齿轮进行空转;第八锥齿轮与第五传动杆进行固定连接;第五传动杆与支撑架进行转动连接;第五传动杆与第十一传动轮进行固定连接;第十一传动轮通过皮带与第十二传动轮进行传动连接;第十二传动轮与第六传动杆进行固定连接;第六传动杆与支撑架进行转动连接;第六传动杆与第一滑槽块进行固定连接;第一滑槽块与第六电动推杆进行固定连接;第一滑槽块与第六滑块进行滑动连接;第六电动推杆与第六滑块进行固定连接;第三传动轮的侧面设置有第十三传动轮;第十三传动轮通过皮带与第十四传动轮进行传动连接;第十四传动轮与第三套杆进行固定连接;第三套杆与支撑架进行转动连接;第三滑动杆与第九锥齿轮进行固定连接;第三滑动杆与第十锥齿轮进行固定连接;第三滑动杆与第四支架进行转动连接;第三滑动杆与第三套杆进行滑动连接;第四支架与第七电动推杆进行固定连接;第七电动推杆与支撑架进行固定连接;第九锥齿轮的下方设置有第十一锥齿轮;当第九锥齿轮与第十一锥齿轮啮合时,第十一锥齿轮转动,此时第十锥齿轮不与第十一锥齿轮啮合,第十锥齿轮空转;当第十锥齿轮与第十一锥齿轮啮合时,第十一锥齿轮转动,此时第九锥齿轮不与第十一锥齿轮啮合,第九锥齿轮空转;当第九锥齿轮和第十锥齿轮都不与第十一锥齿轮啮合时,第十一锥齿轮不会转动,此时第九锥齿轮和第十锥齿轮进行空转;第十一锥齿轮与第七传动杆进行固定连接;第七传动杆与支撑架进行转动连接;第七传动杆与第十五传动轮进行固定连接;第十五传动轮通过皮带与第十六传动轮进行传动连接;第十六传动轮与第八传动杆进行固定连接;第八传动杆与支撑架进行转动连接;第八传动杆与第二滑槽块进行固定连接;第二滑槽块与第八电动推杆进行固定连接;第八电动推杆第七滑块进行固定连接;第二滑槽块与第七滑块进行滑动连接;光杆与支撑架进行固定连接;光杆与第五滑块进行滑动连接。

4.按照权利要求3所述的一种多功能楼梯小广告清理装置,其特征是:加热机构包括有蓄电池、第二电机、第十传动杆、第三圆形齿轮、第四圆形齿轮、第四滑动杆、第五支架、第九电动推杆、第十七传动轮、第十八传动轮、第十一传动杆、吹风机构和第四套杆;蓄电池与支撑架进行螺栓连接;蓄电池与第二电机进行电连接;第二电机与支撑架进行螺栓连接;第二电机与第十传动杆进行固定连接;第十传动杆与第三圆形齿轮进行固定连接;第十传动杆与第三传动轮进行固定连接;第十传动杆与第九传动轮进行固定连接;第十传动杆与第十三传动轮进行固定连接;第三圆形齿轮与第四圆形齿轮相啮合;第四圆形齿轮与第四滑动杆进行固定连接;第四滑动杆与第四套杆相连接;第四滑动杆与第五支架相连接;第四套杆与第十七传动轮进行固定连接;第四套杆与支撑架进行转动连接;第五支架与第九电动推杆进行固定连接;第九电动推杆与支撑架进行固定连接;第十七传动轮通过皮带与第十八传动轮进行传动连接;第十八传动轮与第十一传动杆进行固定连接;第十一传动杆与吹风机构相连接。

5.按照权利要求4所述的一种多功能楼梯小广告清理装置,其特征是:除锈补漆机构包括有第十九传动轮、第二十传动轮、第十二传动杆、第十二锥齿轮、第十三锥齿轮、第二丝杆、第八滑块、电动滑轨、电动滑块、第一钢丝刷、第一除锈剂喷口、第一喷漆口、第十电动推杆、第二钢丝刷、第二除锈剂喷口、第二喷漆口、除锈剂储存仓和油漆储存仓;第十九传动轮与第四传动杆进行固定连接;第十九传动轮通过皮带与第二十传动轮进行传动连接;第二十传动轮与第十二传动杆进行固定连接;第十二传动杆与支撑架进行转动连接;第十二传动杆与第十二锥齿轮进行固定连接;第十二锥齿轮与第十三锥齿轮相啮合;第十三锥齿轮与第二丝杆进行固定连接;第二丝杆与支撑架进行转动连接;第二丝杆与第八滑块进行旋接;第八滑块与电动滑轨进行固定连接;电动滑轨与支撑架进行滑动连接;电动滑轨与电动滑块进行滑动连接;电动滑块与第一钢丝刷进行固定连接;第一钢丝刷与第一除锈剂喷口进行固定连接;第一钢丝刷与第一喷漆口进行固定连接;电动滑块与第十电动推杆进行固定连接;第十电动推杆与第二钢丝刷进行固定连接;第二钢丝刷与第二除锈剂喷口进行固定连接;第二除锈剂喷口与第二喷漆口进行固定连接;电动滑轨的下方侧面设置有除锈剂储存仓;除锈剂储存仓的侧面设置有油漆储存仓;支撑架与除锈剂储存仓进行螺栓连接;支撑架与油漆储存仓进行螺栓连接。

6.按照权利要求5所述的一种多功能楼梯小广告清理装置,其特征是:吹风机构包括有蜗杆、蜗轮、第十三传动杆、风扇和电热丝;第十一传动杆与蜗杆进行固定连接;蜗杆与蜗轮相啮合;蜗轮与第十三传动杆进行固定连接;第十三传动杆与风扇进行固定连接;风扇的正前方设置有电热丝;电热丝与支撑架进行固定连接;电热丝与蓄电池进行电连接。

7.按照权利要求6所述的一种多功能楼梯小广告清理装置,其特征是:第一支架与第三滑块和第四滑块连接处设置有滑轨。

8.按照权利要求7所述的一种多功能楼梯小广告清理装置,其特征是:外壳挡板上设置有通孔。

9.按照权利要求8所述的一种多功能楼梯小广告清理装置,其特征是:弧形直杆外围包缠抹布。
