专利号: 2020114288221
申请人: 陈玲玲
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

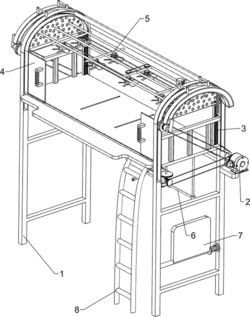

1.一种推拉式学生用防蚊驱虫床罩,其特征是,包括有:支撑架(1),支撑架(1)用于安装全部部件;

遮顶机构(2),遮顶机构(2)设置在支撑架(1)顶部;

拉帘机构(3),拉帘机构(3)设置在支撑架(1)顶部的一侧;

扶梯(8),扶梯(8)设置在支撑架(1)的一侧;

遮顶机构(2)包括有:

电机(21),电机(21)设置在支撑架(1)的一侧;

第一固定杆(22),第一固定杆(22)均匀设置在支撑架(1)顶部,第一固定杆(22)的数量为四个;

限位槽(23),限位槽(23)分别设置在一侧的两个第一固定杆(22)之间,限位槽(23)的数量为两个;

第二固定杆(24),第二固定杆(24)分别设置在限位槽(23)下部,第二固定杆(24)的数量为两个;

第一传动组件(25),第一传动组件(25)分别设置在第二固定杆(24)与伺服电机(21)的输出轴之间,第一传动组件(25)的数量为两个;

卷布轴(26),卷布轴(26)滑动式设置在两个限位槽(23)之间,一侧的第一传动组件(25)上与卷布轴(26)之间均设有拉绳;

拉帘机构(3)包括有:

第三固定杆(31),第三固定杆(31)分别设置在支撑架(1)两侧之间,第三固定杆(31)的数量为两个;

帘子(32),帘子(32)均滑动式设置在第三固定杆(31)上,帘子(32)的数量为两个;

导轨(34),导轨(34)均设置在卷布轴(26)上,导轨(34)的数量为两个;

拉杆(33),拉杆(33)均设置在帘子(32)上,拉杆(33)的数量为两个,拉杆(33)均与导轨(34)滑动式接触;

还包括有推门机构(4),推门机构(4)设置在支撑架(1)靠近扶梯(8)的一侧,推门机构(4)包括有:第四固定杆(41),第四固定杆(41)设置在支撑架(1)的一侧;

第二传动组件(42),第二传动组件(42)设置在伺服电机(21)的输出轴与第四固定杆(41)上的传动轴之间;

第一转轴(44),第一转轴(44)转动式设置在支撑架(1)平面的底部;

锥齿轮组(43),锥齿轮组(43)设置在第一转轴(44)与第四固定杆(41)上的传动轴上;

滑轨(45),滑轨(45)均设置在支撑架(1)平面的底部,滑轨(45)的数量为两个;

齿条(46),齿条(46)均滑动式设置在滑轨(45)内,齿条(46)的数量为两个;

第二转轴(47),第二转轴(47)转动式设置在支撑架(1)平面的底部中部;

直齿轮(48),直齿轮(48)设置在第二转轴(47)上,直齿轮(48)均与齿条(46)相啮合;

第三传动组件(49),第三传动组件(49)设置在第一转轴(44)与第二转轴(47)之间;

推拉门(410),推拉门(410)均设置在齿条(46)上,推拉门(410)的数量为两个,推拉门(410)均与支撑架(1)滑动式连接;

把手(411),把手(411)均设置在推拉门(410)上,把手(411)的数量为两个。

2.如权利要求1所述的一种推拉式学生用防蚊驱虫床罩,其特征是,还包括有吹风机构(5),吹风机构(5)设置在支撑架(1)上部之间,吹风机构(5)包括有:固定架(51),固定架(51)设置在支撑架(1)上部之间;

马达(52),马达(52)设置在固定架(51)顶部的一侧;

扇叶(53),扇叶(53)均设置在马达(52)与固定架(51)上,固定架(51)与扇叶(53)均转动式连接,扇叶(53)的数量为多个;

第四传动组件(56),第四传动组件(56)设置在扇叶(53)的转动轴之间;

第一弹簧(55),第一弹簧(55)设置在马达(52)上;

开关(54),开关(54)设置在第一弹簧(55)上。

3.如权利要求2所述的一种推拉式学生用防蚊驱虫床罩,其特征是,还包括有拉动机构(6),拉动机构(6)设置在支撑架(1)底部,拉动机构(6)包括有:第五固定杆(61),第五固定杆(61)设置在支撑架(1)的一侧;

第六固定杆(62),第六固定杆(62)设置在支撑架(1)平台的底部中部;

连接推杆(63),连接推杆(63)滑动式设置在支撑架(1)平台的底部的一部;

拉动组件(64),拉动组件(64)设置在第五固定杆(61)与连接推杆(63)之间,拉动组件(64)与第五固定杆(61)滑动式连接;

限位杆(65),限位杆(65)设置在支撑架(1)平台的底部靠近连接推杆(63)的一部,限位杆(65)与拉动组件(64)相配合;

固定块(66),固定块(66)设置在支撑架(1)平台的底部的一侧;

第二弹簧(67),第二弹簧(67)设置在固定块(66)与连接推杆(63)之间。

4.如权利要求3所述的一种推拉式学生用防蚊驱虫床罩,其特征是,还包括有放置机构(7),放置机构(7)设置在支撑架(1)靠近电机(21)一侧的下部,放置机构(7)包括有:转杆(71),转杆(71)转动式设置在支撑架(1)靠近电机(21)一侧的下部;

放置板(73),放置板(73)设置在转杆(71)上;

扭力弹簧(72),扭力弹簧(72)设置放置板(73)与支撑架(1)的一侧之间。

5.如权利要求1所述的一种推拉式学生用防蚊驱虫床罩,其特征在于:扶梯(8)上均设有海绵垫。
