专利号: 202011420351X
申请人: 郭琪
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-01-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

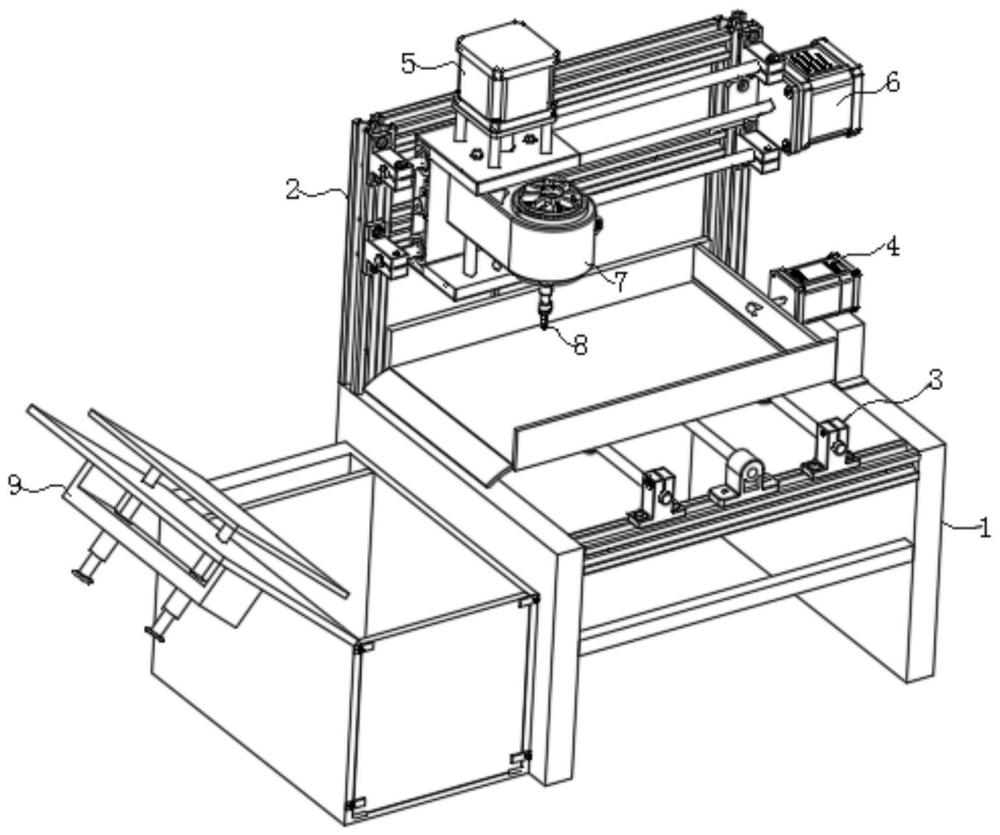

1.一种安全性能高、集成化程度高的数控机床,包括底座(1)、安装在底座(1)后部上端的支撑架(2)、安装在所述支撑架(2)上的刀架(7)、可拆卸地连接在所述刀架(7)下端的钻头(8),其特征在于:所述底座(1)上设置有清理装置(4)和挤压装置(9);所述清理装置(4)包括支撑台(41)、安装台(47),所述支撑台(41)的前后端均设置有挡板(42),所述安装台(47)的上端安装有电动缸(46),所述电动缸(46)的输出轴上可拆卸连接有推板(44);所述挤压装置(9)包括收集箱(91),所述收集箱(91)的后端安装有液压缸(92),所述液压缸(92)的输出轴上设置有第一压板(93);

所述清理装置(4)的所述推板(44)与所述支撑台(41)的连接处设置有弹性垫(45),所述推板(44)与电动缸(46)的输出轴之间设置有固定机构(48);所述收集箱(91)的前端可拆卸连接有承重门(94),所述收集箱(91)与承重门(94)之间设置有锁死机构(96),所述收集箱(91)的上端转动连接有压实机构(95),所述压实机构(95)包括上盖板(951),所述上盖板(951)的上端固定连接有固定架(952),所述固定架(952)的上端内部贯穿设置有定位管(953),所述定位管(953)的内部贯穿于上盖板(951)设置有插杆(954),所述上盖板(951)的内部插杆(954)的下端连接有第二压板(956);

所述上盖板(951)与收集箱(91)之间设置有合页,所述上盖板(951)通过合页与收集箱(91)转动连接,所述插杆(954)的尺寸与定位管(953)内部尺寸相适配,所述插杆(954)的顶部焊接有凸块(955),所述定位管(953)、插杆(954)、凸块(955)的数量均为两组,且定位管(953)、插杆(954)、凸块(955)均关于固定架(952)的中心线轴对称,所述固定架(952)为凹字形。

2.根据权利要求1所述的一种安全性能高、集成化程度高的数控机床,其特征在于:所述底座(1)的上端内侧靠近支撑架(2)的前方设置有Y轴导轨(3),所述Y轴导轨(3)的上端安装有所述清理装置(4),所述支撑架(2)的顶部设置有X轴导轨(6),所述支撑架(2)的前端X轴导轨(6)的外侧安装有Z轴导轨(5),所述Z轴导轨(5)的下端设置有所述刀架(7),所述挤压装置(9)设置在所述底座(1)的一端。

3.根据权利要求1所述的一种安全性能高、集成化程度高的数控机床,其特征在于:所述固定机构(48)包括外螺纹杆(481),所述外螺纹杆(481)贯穿于推板(44),所述外螺纹杆(481)的外侧推板(44)的一端连接有内螺纹帽(482),所述内螺纹帽(482)与外螺纹杆(481)之间通过螺纹连接,所述外螺纹杆(481)的外侧推板(44)的另一端焊接有限位板(483),所述推板(44)通过内螺纹帽(482)与限位板(483)的配合固定在外螺纹杆(481)的外侧,所述外螺纹杆(481)焊接在电动缸(46)的输出轴上。

4.根据权利要求1所述的一种安全性能高、集成化程度高的数控机床,其特征在于:所述支撑台(41)的一端收集箱(91)的上方固定连接有斜板(43),所述挡板(42)关于支撑台(41)的中心线轴对称,所述推板(44)位于两个挡板(42)之间,且推板(44)的前后端外表面与挡板(42)的内表面滑动连接,所述弹性垫(45)通过胶黏剂固定在推板(44)的下端,所述弹性垫(45)的下端外表面与支撑台(41)的上端外表面滑动连接。

5.根据权利要求1所述的一种安全性能高、集成化程度高的数控机床,其特征在于:所述锁死机构(96)包括固定板(961),所述固定板(961)后端二分之一的表面与承重门(94)的前端外表面固定连接,且固定板(961)另外后端二分之一的表面与收集箱(91)侧壁的前端外表面活动连接,所述收集箱(91)侧壁的前端固定连接有插板(962),所述插板(962)的前端贯穿于固定板(961)的内部,所述插板(962)的内部开设有通孔,通孔位于固定板(961)的前方,通孔的内部插接有销轴(963),所述锁死机构(96)的数量为四组,所述锁死机构(96)位于承重门(94)的前端的四个拐角处。

6.根据权利要求1所述的一种安全性能高、集成化程度高的数控机床,其特征在于:所述收集箱(91)焊接在底座(1)的一端,所述第一压板(93)的两端与收集箱(91)的内壁相贴合,且第一压板(93)的下端外表面与收集箱(91)的内部底端表面滑动连接,所述第一压板(93)为不锈钢材料,所述第一压板(93)的前端外表面与承重门(94)的后端外表面活动连接,所述承重门(94)下端与收集箱(91)的连接处设置有转轴。

7.根据权利要求2所述的一种安全性能高、集成化程度高的数控机床,其特征在于:所述Y轴导轨(3)包括伺服电机(31),所述伺服电机(31)的输出轴上焊接有丝杆(32),所述丝杆(32)的外侧转动连接有内螺纹块(33),所述底座(1)的上端靠近伺服电机(31)的一侧设置有固定座,固定座上固定连接有滑杆(35),所述滑杆(35)的外侧滑动设置有限位块(34),所述滑杆(35)的数量为两个,所述内螺纹块(33)与限位块(34)均通过螺丝固定在支撑台(41)的下端。

8.根据权利要求2所述的一种安全性能高、集成化程度高的数控机床,其特征在于:所述Z轴导轨(5)、X轴导轨(6)的结构均与Y轴导轨(3)的结构相同,所述钻头(8)位于支撑台(41)的上方。
