专利号: 2020113983603
申请人: 南京市蓝业科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

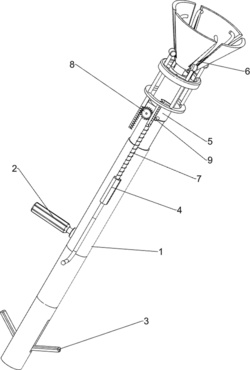

1.一种能够避免掉落损伤的果实摘果器,其特征在于,包括有:空心管(1),其上连接有把手(2);

挂杆(3),其连接在空心管(1)的底部;

导套(4),其连接在空心管(1)的外壁;

收集组件(5),其安装在空心管(1)的内顶部;

抓果机构(6),其安装在收集组件(5)上;

操纵机构(7),其安装在导套(4)上;

传动机构(8),其连接在操纵机构(7)、收集组件(5)和抓果机构(6)之间;

收集组件(5)包括有:

导向管(51),其滑动式地连接在空心管(1)顶部;

喇叭型管(52),其固接导向管(51)顶部;

支撑弹簧(53),其连接在导向管(51)与空心管(1)之间;

抓果机构(6)包括有:

固定架(61),其连接在导向管(51)上部外侧;

导向架(62),其滑动式地连接在固定架(61)上;

挤压轮(63),其转动式地连接在导向架(62)上;

抓果爪(64),其至少设有三个,抓果爪(64)铰接连接在喇叭型管(52)上,抓果爪(64)外壁与挤压轮(63)接触;

扭力弹簧(65),其连接在抓果爪(64)与喇叭型管(52)之间;

操纵机构(7)包括有:

操作杆(71),其滑动式地连接在导套(4)内;

连接杆(72),其连接在操作杆(71)的顶部一侧,连接杆(72)与导向架(62)的底部接触;

复位弹簧(73),其连接在操作杆(71)与导套(4)之间;

传动机构(8)包括有:

第一齿条(81),其连接在操作杆(71)顶部的另一侧;

连接块(82),其固定连接在导向管(51)的外壁上;

齿轮(83),其转动式地连接在连接块(82)上;

第二齿条(84),其连接找导向架(62)的底部,齿轮(83)分别与第一齿条(81)和第二齿条(84)啮合;

还包括有下拉组件(9),下拉组件(9)包括有:挡杆(91),其连接在第一齿条(81)的顶部;

固定杆(92),其固接在导向管(51)的外壁,固定杆(92)位于挡杆(91)的正下方。

2.根据权利要求1所述的一种能够避免掉落损伤的果实摘果器,其特征在于,空心管(1)内部沿其轴向开设有螺旋槽。

3.根据权利要求2所述的一种能够避免掉落损伤的果实摘果器,其特征在于,喇叭型管(52)的周向均匀间隔地开有与抓果爪(64)数量相等的开口,抓果爪(64)位于开口内。
