专利号: 2020113408936
申请人: 重庆工程职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

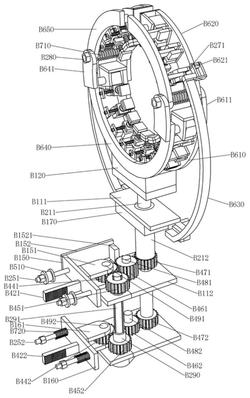

1.一种卡紧模块,其用于卡紧第一消防风管或/和第二消防风管,其特征是:包括第三立板、卡紧组件、第一卡紧座、第二卡紧座,所述第三立板直接或间接安装在底座上;

所述第二卡紧座通过卡紧转轴与卡紧铰接板铰接,所述卡紧铰接板安装在第一卡紧座端部;所述第一卡紧座、第二卡紧座上安装有多个卡紧组件,每个卡紧组件上均安装有卡紧板,所述卡紧板和与之对应的第一消防风管、第二消防风管侧壁压紧以实现对第一消防风管、第二消防风管的卡紧;

所述卡紧组件包括卡紧安装板、补充卡紧块、卡紧安装块、补充下压板,所述卡紧安装块安装在卡紧安装板上,所述卡紧安装板安装在第一卡紧座或第二卡紧座上;所述补充下压板与补充锲形块装配,所述补充锲形块上设置有补充斜面;所述补充锲形块卡合、可滑动地安装在补充滑槽内,补充滑槽设置在补充卡紧块上,且补充滑槽内、与补充斜面对应处设置有卡紧斜面,所述卡紧斜面与补充斜面贴合装配,补充卡紧块直接或间接与卡紧板装配;

所述补充下压板还与第一下压弧板或第二下压弧板装配,所述第一下压弧板上设置有第一下压轴板,所述第一下压轴板通过下压导向轴与第二下压弧板铰接,且第一下压弧板、第二下压弧板均可沿着下压导向轴轴向滑动,所述第一下压弧板或第二下压弧板还分别与下压气缸的下压伸缩轴装配固定,所述下压气缸安装在第一卡紧座或第二卡紧座。

2.如权利要求1所述的卡紧模块,其特征是:所述卡紧安装块上安装有卡紧复位轴,卡紧复位轴一端套装第四卡紧弹簧后穿过补充下压板且与之可轴向滑动装配,所述卡紧复位轴穿过补充下压板的一端上套装有补充螺母,补充螺母不能穿过补充下压板;所述第四卡紧弹簧用于对补充下压板向卡紧安装块移动提供弹性阻尼。

3.如权利要求1所述的卡紧模块,其特征是:所述补充卡紧块与卡紧套筒一端装配,所述卡紧套筒另一端穿过卡紧安装块后与卡紧限位环装配,所述卡紧套筒与卡紧安装块可相对轴向移动装配;

所述卡紧套筒内部为中空的卡紧孔,卡紧孔与卡紧滑环卡合、可滑动装配,所述卡紧滑环与卡紧滑轴一端装配;

所述卡紧滑轴另一端套装第三卡紧弹簧后与卡紧座板装配,所述第三卡紧弹簧用于对卡紧座板施加阻碍其向卡紧安装块移动的弹力;所述卡紧座板上安装有卡紧板。

4.如权利要求3所述的卡紧模块,其特征是:所述卡紧滑环与补充卡紧块之间的部分上安装有第五卡紧弹簧,所述第五卡紧弹簧用于对卡紧滑环施加阻碍其向补充卡紧块移动的弹力。

5.如权利要求1所述的卡紧模块,其特征是:还包括轴移调节机构,所述轴移调节机构包括轴移底板,所述轴移底板上分别安装有安装座套、第一轴移侧板、卡紧动力板、第二轴移侧板,所述安装座套与轴移螺杆一端可圆周转动、不可轴向移动装配,且安装座套安装在安装座上,安装座与第一卡紧座装配;

所述轴移螺杆另一端依次穿过轴移螺筒、两块第二轴移侧板、两块轴移立板,且轴移螺杆分别与轴移螺筒可圆周转动装配、与其中一块第二轴移侧板通过螺纹旋合装配、与两块轴移立板可圆周转动且不可轴向移动装配;

两块轴移立板均安装在第三立板上,所述第三立板上还设置有轴移滑槽、轴移导向槽,所述轴移底板与轴移滑槽卡合、可滑动装配;所述轴移螺筒分别与其中一块第二轴移侧板、第一轴移侧板可圆周转动、不可轴向移动装配;所述卡紧动力板安装在第二轴移侧板、第一轴移侧板之间且套装在轴移螺筒上,轴移螺筒与卡紧动力板通过螺纹旋合装配;所述卡紧动力板上设置有卡紧滑块,卡紧滑块卡装入轴移导向槽内且与之可滑动装配;所述卡紧动力板通过第二卡紧销与卡紧臂一端铰接,所述卡紧臂另一端通过第一卡紧销与第二卡紧座上的卡紧铰接块铰接。

6.如权利要求5所述的卡紧模块,其特征是:所述轴移螺筒位于两块轴移螺筒之间的部分上不可圆周转动地套装有第一轴移齿轮;所述轴移螺杆位于两块轴移立板之间的部分上不可圆周转动地套装有第二轴移齿轮;所述第一轴移齿轮与第一轴移从动齿啮合传动,所述第一轴移从动齿可与第一轴移中转齿啮合传动,所述第一轴移中转齿可与第一轴移动力齿啮合传动,所述第一轴移从动齿、第一轴移中转齿、第一轴移动力齿分别套装在第一轴移从动轴、第一轴移中转轴、轴移动力轴上,所述第一轴移从动轴与两块第二轴移侧板可圆周转动装配,所述第一轴移中转轴与两块第一轴移轴板可圆周转动装配,所述第一轴移动力齿不可相对圆周转动地套装在轴移动力轴上,所述轴移动力轴分别与两块第二轴移侧板可圆周转动、不可相对轴向移动装配,所述轴移动力轴一端装入轴移动力筒内且与之不可相对圆周转动、可轴向移动装配;

所述轴移动力筒与两块轴移立板可圆周转动、不可轴向移动装配,所述轴移动力筒一端穿出其中一块轴移立板后与第二轴移带轮装配固定,所述第二轴移带轮通过轴移皮带与第一轴移带轮连接并构成带传动机构,所述第一轴移带轮套装在轴移电机轴上,轴移电机轴装入轴移电机内。

7.如权利要求6所述的卡紧模块,其特征是:所述第二轴移齿轮与第二轴移从动齿啮合传动,所述第二轴移从动齿可与第二轴移中转齿啮合传动,所述第二轴移中转齿可与第二轴移动力齿啮合传动,所述第二轴移从动齿、第二轴移中转齿、第二轴移动力齿分别套装在第二轴移从动轴、第二轴移中转轴、轴移动力轴上,所述第二轴移从动轴与两块轴移立板可圆周转动装配,所述第二轴移中转轴与两块第二轴移轴板可圆周转动装配,所述第二轴移动力齿不可相对圆周转动地套装在轴移动力筒上;第二轴移从动齿与第二轴移中转齿、第一轴移从动齿与第一轴移中转齿分别择一啮合。

8.如权利要求7所述的卡紧模块,其特征是:所述第一轴移轴板、第二轴移轴板分别安装在第一轴移架、第二轴移架上,所述第一轴移架上还安装有轴移架随动板,所述轴移架随动板上设置有随动滑块,所述随动滑块卡合、可滑动地安装在两块第二轴移侧板之间;

所述第一轴移架、第二轴移架上还分别安装有第一轴移齿条、第二轴移齿条,所述第一轴移齿条、第二轴移齿条分别与轴移长齿轮啮合传动,所述轴移长齿轮不可圆周转动地套装在轴移长轴上,所述轴移长轴两端分别与不同的轴移长轴板可圆周转动装配,轴移长轴板安装在轴移顶板上,所述轴移顶板上还设置有齿条滑槽,所述齿条滑槽与第一轴移齿条卡合、可滑动装配;轴移长轴与切换电机的输出轴连接。

9.如权利要求7或8所述的卡紧模块,其特征是:第一轴移架、第二轴移架上还分别安装有第一轴移架轴、第二轴移架轴,所述第一轴移架轴、第二轴移架轴一端分别穿过轴移顶板且与之可轴向滑动装配,所述第二轴移架轴位于轴移顶板和第二轴移架之间的部分上套装有第二卡紧弹簧;

所述轴移顶板上还设置有轴套滑槽,所述轴套滑槽与轴移轴套卡合、可滑动装配,所述轴移轴套可轴向滑动地套装在第一轴移架轴上;所述第一轴移架轴穿出轴移轴套的一端上套装有第一轴移螺母,所述第二轴移架轴穿出轴移顶板的一端上套装有第二轴移螺母,所述第一轴移螺母、第二轴移螺母分别用于限制第一轴移架轴、第二轴移架轴向轴移底板移动的最大位移量。

10.一种消防风管咬口机,其特征是:应用有权利要求1-9任一项所述的卡紧模块。
