专利号: 2020112952044
申请人: 金螳螂精装科技(苏州)有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

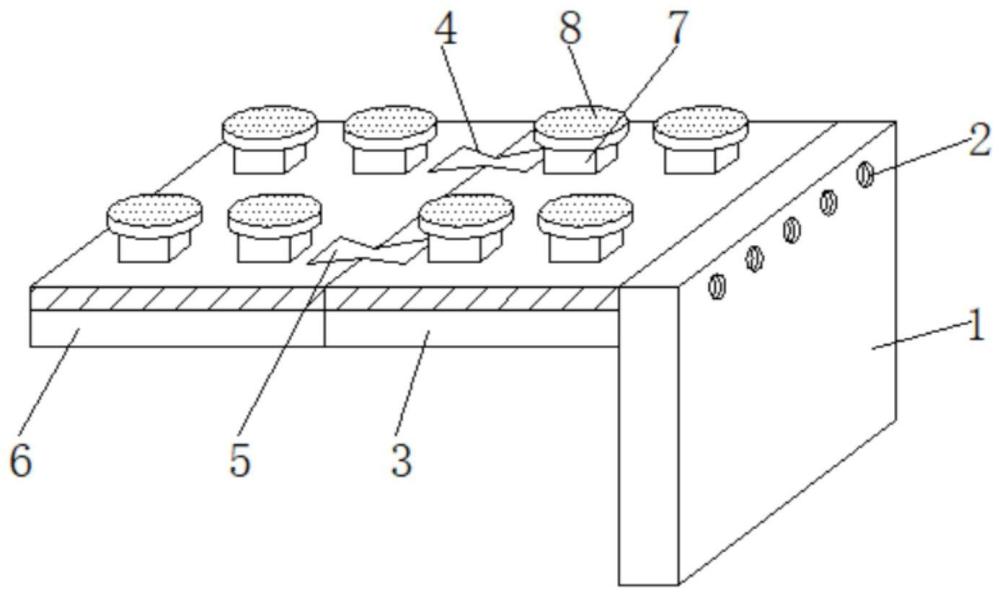

1.一种用于室内装配式地面铺贴的玻镁板安装结构,包括直板和燕尾槽,其特征在于:

所述直板的内部设置有螺孔,且螺孔的左侧设置有第一板面,所述燕尾槽安装于第一板面的内部,且燕尾槽的内部安装有卡键,所述卡键的左侧设置有第二板面,且第二板面的上方安装有安装板,所述安装板的上方设置有垫板,所述螺孔的内部安装有螺杆,且螺杆的左侧设置有连杆,所述连杆的左侧固定有限位块,且限位块的外部设置有螺帽,所述螺帽的外部设置有通孔,所述卡键的内部设置有定位孔,且定位孔的右侧设置有卡销,所述卡销的右侧连接有弹簧,所述安装板的内部设置有凹槽,且凹槽的下方设置有方键,所述方键的下方安装有安装孔;

所述直板、螺孔通过螺杆、连杆与限位块之间的配合与螺帽、通孔之间构成可拆卸结构,且连杆与螺孔之间为螺纹连接;

所述卡销通过弹簧与第一板面之间的配合与定位孔构成弹性结构,且卡销与弹簧之间为活动连接;

所述凹槽、安装板与垫板之间为一体化构造,且凹槽之间均关于安装板的竖直中心线对称分布;

所述垫板、安装板通过凹槽与方键之间的配合与安装孔构成可拆卸结构,且垫板、安装板与安装孔之间为铆接。

2.根据权利要求1所述的一种用于室内装配式地面铺贴的玻镁板安装结构,其特征在于:所述直板与螺孔之间为内嵌连接,且螺孔之间均关于直板的表面等距分布。

3.根据权利要求1所述的一种用于室内装配式地面铺贴的玻镁板安装结构,其特征在于:所述第二板面通过卡键与燕尾槽之间的配合与第一板面构成可拆卸结构,且第一板面与第二板面之间为卡槽连接。

4.根据权利要求1所述的一种用于室内装配式地面铺贴的玻镁板安装结构,其特征在于:所述垫板与安装板之间均关于第一板面与第二板面的表面等距分布,且垫板与安装板之间为一体化构造。
