专利号: 2020112937557
申请人: 金螳螂精装科技(苏州)有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2026-03-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

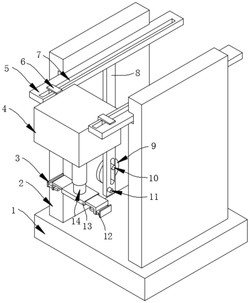

1.一种装配式建筑墙板吊装装置,包括固定座(1),其特征在于:所述固定座(1)的上表面对称焊接有两个支撑板(2),两个所述支撑板(2)相邻的一侧均开设有凹槽(18),所述凹槽(18)的内部滑动连接有第一板体(5),一个所述支撑板(2)的一侧焊接有第四板体(15),所述第四板体(15)的上表面安装有电机(16),所述电机(16)的输出端焊接有转杆(17),一个所述支撑板(2)的一侧开设有第二通孔(31),所述转杆(17)远离所述电机(16)的一端贯穿所述第二通孔(31)的内部且焊接有第二板体(9),所述第二板体(9)远离所述转杆(17)的一侧焊接有第一杆体(10),所述第一杆体(10)的外侧壁滑动连接有铰接板(8),所述铰接板(8)的一侧开设有第五通槽(33),所述第一杆体(10)滑动连接于所述第五通槽(33)的内部,所述铰接板(8)的上表面铰接有铰接块(24),所述铰接块(24)的上表面焊接于所述第一板体(5)的下表面,所述第一板体(5)的一侧滑动连接有U形板体(6),所述U形板体(6)远离所述第一板体(5)的一侧焊接有第一壳体(4),所述第一壳体(4)的下表面安装有电动推杆(14),所述电动推杆(14)的顶部贯穿所述第一壳体(4)的下表面,所述电动推杆(14)的活塞杆焊接有第二壳体(13),所述第二壳体(13)的两侧均设置有L形板体(32),所述L形板体(32)靠近所述第二壳体(13)的一侧贯穿所述第二壳体(13)的两侧,所述L形板体(32)的内壁设置有第三板体(12),所述第三板体(12)的一侧贯穿所述L形板体(32)的一侧且焊接有推板(3)。

2.根据权利要求1所述的一种装配式建筑墙板吊装装置,其特征在于:所述第一板体(5)的上表面开设有滑槽(7),所述U形板体(6)的内壁焊接有滑块(21),所述滑块(21)滑动连接于所述滑槽(7)的内部。

3.根据权利要求1所述的一种装配式建筑墙板吊装装置,其特征在于:所述L形板体(32)靠近所述第二壳体(13)的一侧焊接有第二弹簧(29),所述第二弹簧(29)位于所述第二壳体(13)的内部。

4.根据权利要求1所述的一种装配式建筑墙板吊装装置,其特征在于:所述第一壳体(4)的两侧对称开设有两个第一通槽(20),所述第一壳体(4)的内部设置有第五板体(19),所述第五板体(19)的两侧均贯穿两个所述第一通槽(20)的内部且焊接于所述U形板体(6)靠近所述第一壳体(4)的一侧。

5.根据权利要求1所述的一种装配式建筑墙板吊装装置,其特征在于:所述第一壳体(4)的内侧壁滑动连接有第六板体(22),所述第一壳体(4)的下表面中部开设有第二通槽(23),所述电动推杆(14)的上表面贯穿所述第二通槽(23)的内部且固定连接于所述第六板体(22)的下表面。

6.根据权利要求5所述的一种装配式建筑墙板吊装装置,其特征在于:所述第六板体(22)的下表面对称焊接有两个第一弹簧(25),两个所述第一弹簧(25)的底部均焊接于所述第一壳体(4)的内部底壁。

7.根据权利要求1所述的一种装配式建筑墙板吊装装置,其特征在于:一个所述支撑板(2)的一侧焊接有第二杆体(11),所述铰接板(8)的一侧开设有第一通孔(30),所述第二杆体(11)转动连接于所述第一通孔(30)的内部。

8.根据权利要求1所述的一种装配式建筑墙板吊装装置,其特征在于:所述第二壳体(13)的两侧对称开设有两个第三通槽(26),所述L形板体(32)靠近所述第二壳体(13)的一侧滑动连接于两个所述第三通槽(26)的内部。

9.根据权利要求1所述的一种装配式建筑墙板吊装装置,其特征在于:所述L形板体(32)的一侧开设有第四通槽(27),所述第三板体(12)滑动连接于所述第四通槽(27)的内部。

10.根据权利要求1所述的一种装配式建筑墙板吊装装置,其特征在于:所述第三板体(12)的上表面粘接有橡胶垫(28)。
